グランドアクシスのトルクカムやウェイトローラー、プラグを交換した。2020年3月12日(木)

【CAUTION!】これはあくまでも amateur の記事です。つまり、正確なmaintenance ではありません。当該maintenanceを実施されたことによる不利益につきましては、当方は一切の責任を負うものではありません。

数々の林道へ持参したためか、そもそもの雑な取り扱いのためか、デジカメのレンズカバーガラス(?)に無数のキズが付き、光が乱反射してモワッとした箇所のある画像になっていますm(__)m。こりゃまた散財確定かな(^^ゞ。

昨日到着したキタコ製パーツを装着すべく、久々の青空ガレージ開店だぜ!

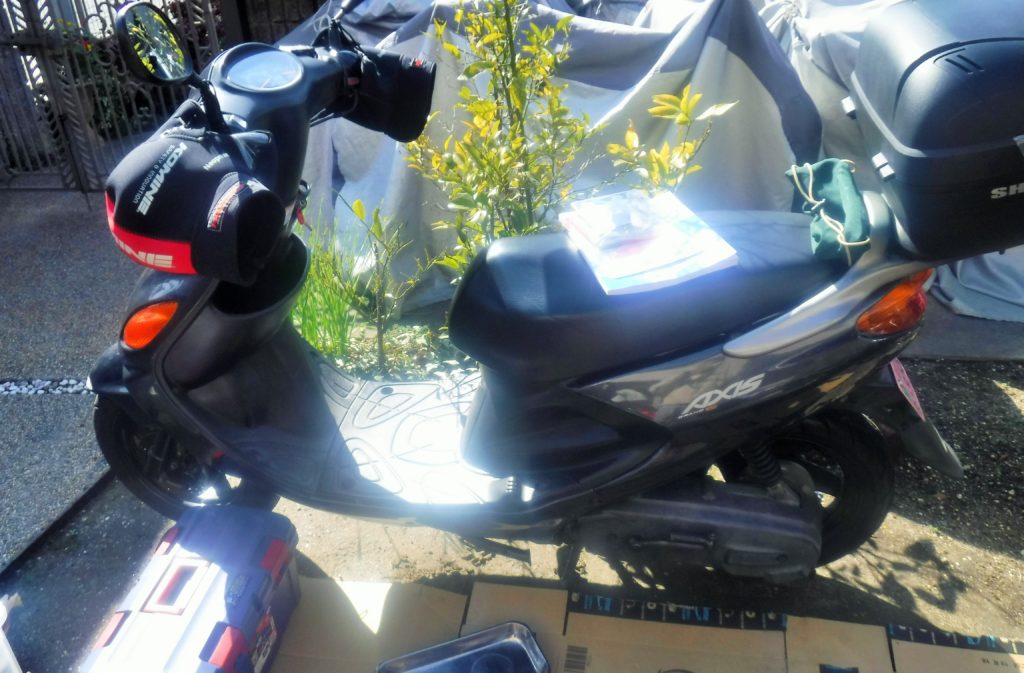

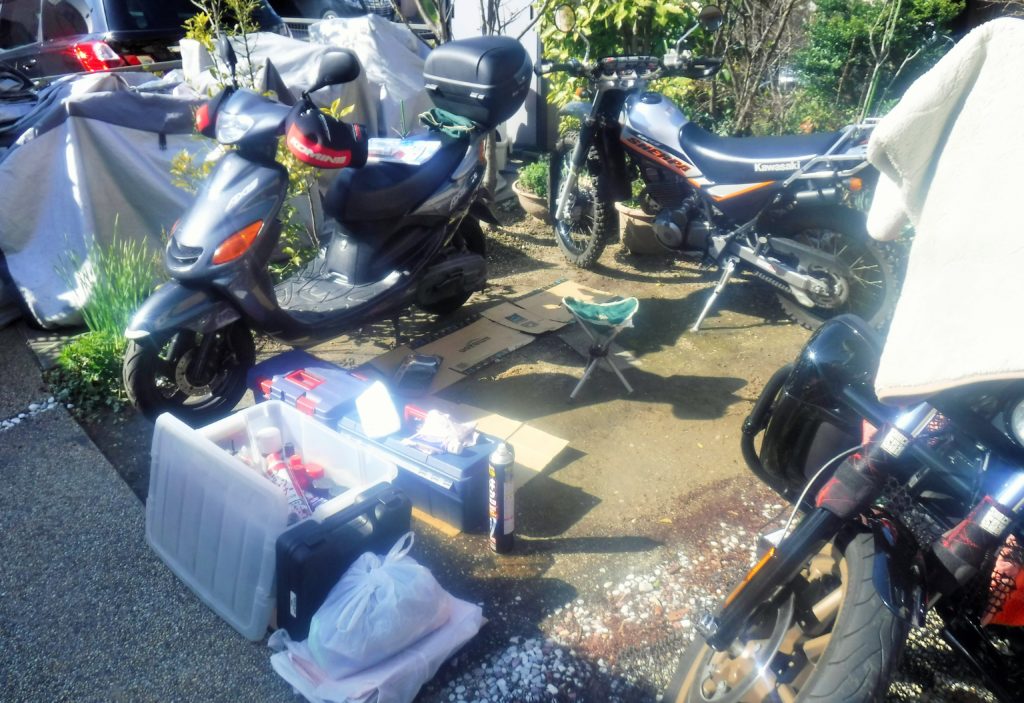

いつもとは違う青空ガレージの配置図(^^ゞ。



こんな快晴の朝早くから青空ガレージ?何で走りに行かないの?しかも平日に仕事休んで…。

久々のグランドアクシスいじりっすね。



はい、本来ならこんな日は走りですよね。でも、今日は昼前から親父の三回忌で自宅に僧侶が来はるんでね。それで平日休みなんですわ。

はい、まずはここまでササッとね。

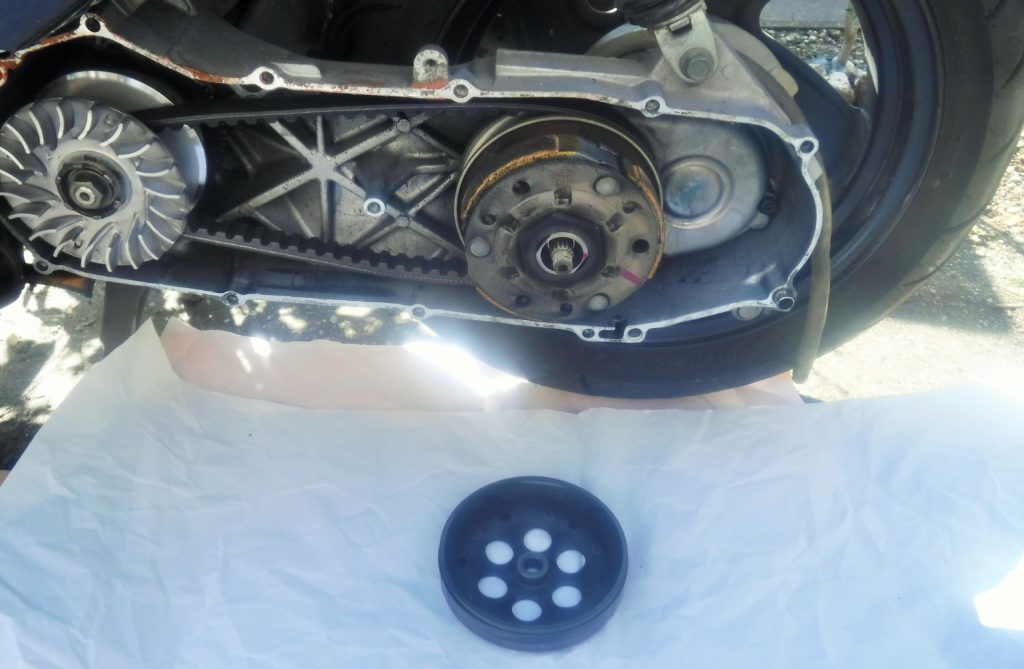

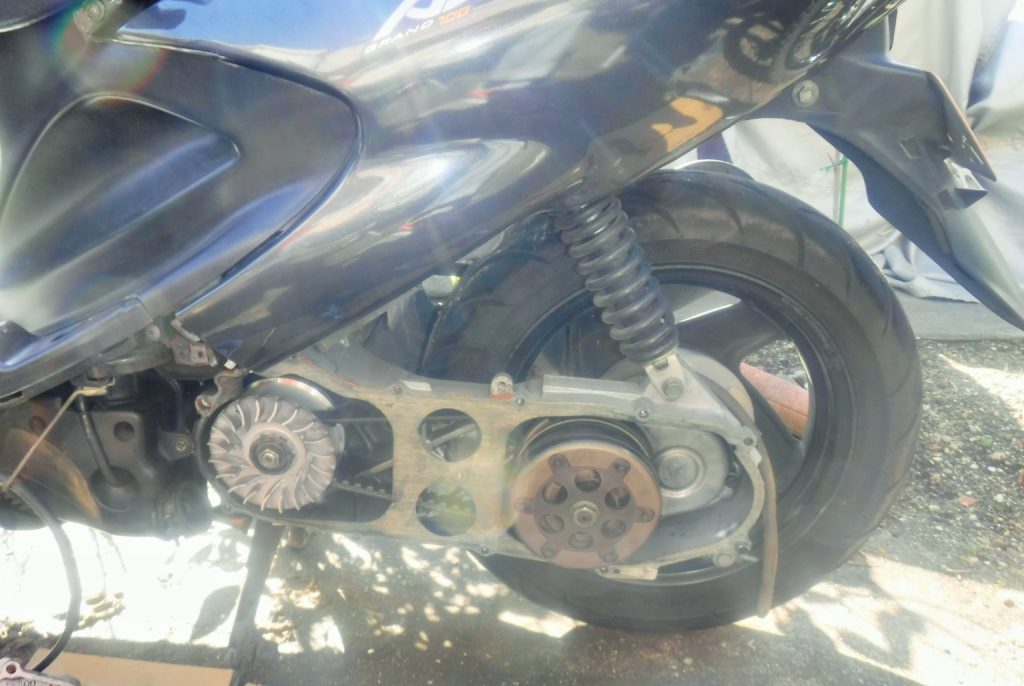

本日はこちらのドリブン側いじり。



今回の交換パーツは最高速や馬力を上げるといったものではなく、いわゆる走りの「特性」を変えるパーツだ。

中低速重視だとか高回転型だとかいった具合にね。

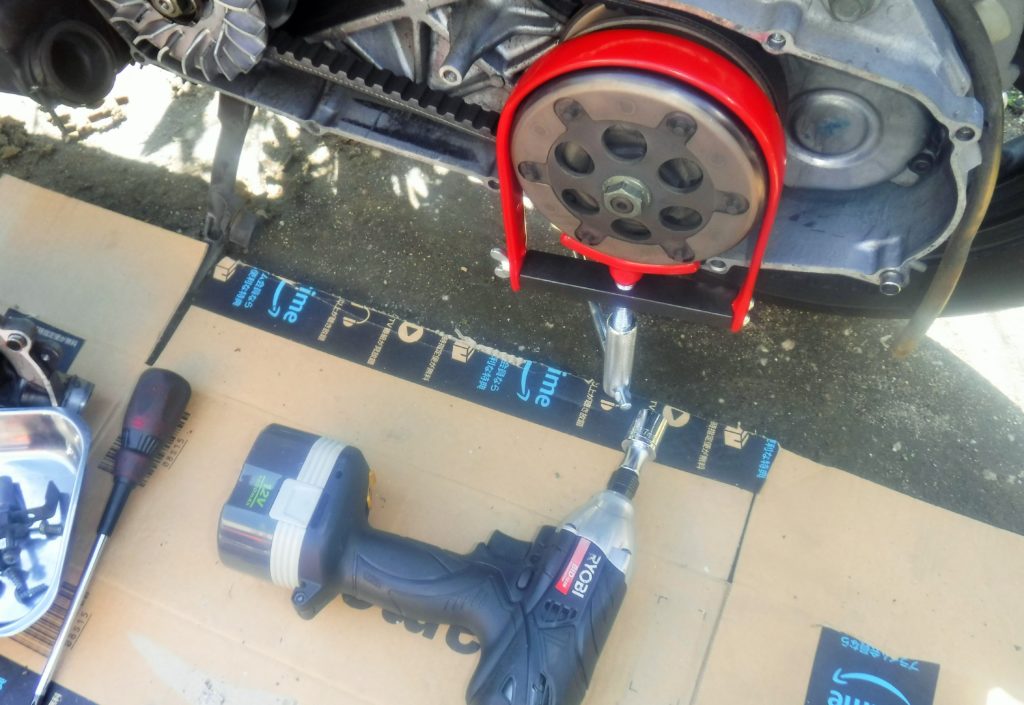

こんな道具も持ってるんです。あと何回使うんだろうね(^^ゞ。



昔乗っていた同じヤマハのビーノ50(2サイクル)ではドリブン側もばらしたことはあるけど、その時はクラッチのバネ折れに伴う修理だったから、今回のようにクラッチ本体をばらすことはなかったんだよね。

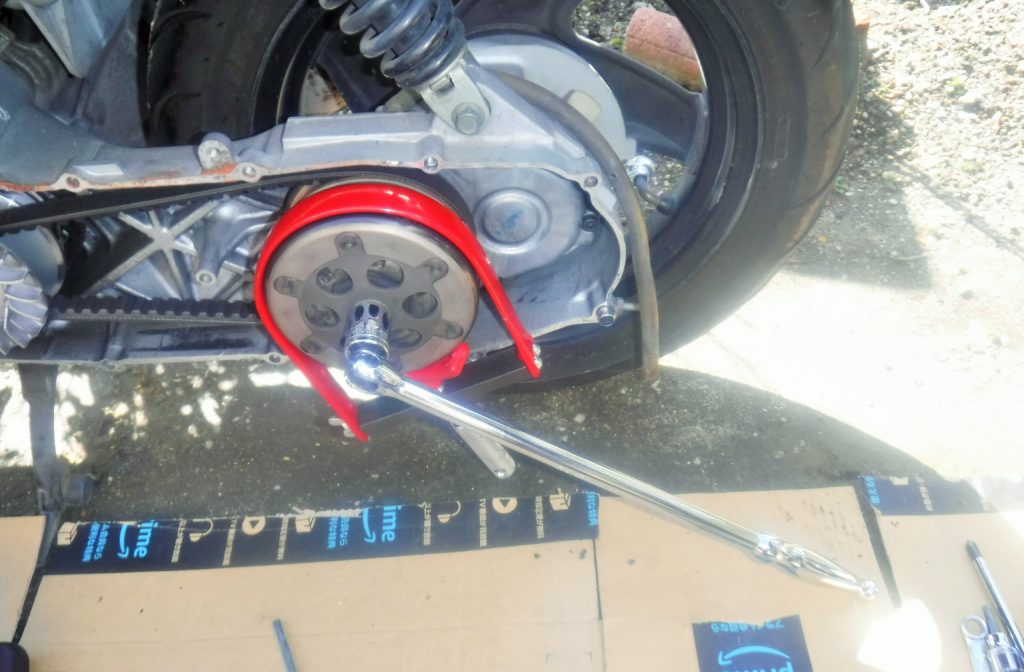

手持ちの電動ドリルでは外れなかったので、必殺のスピンナハンドルまで出してきた。



お、さすがスピンナ様、簡単に外れた。

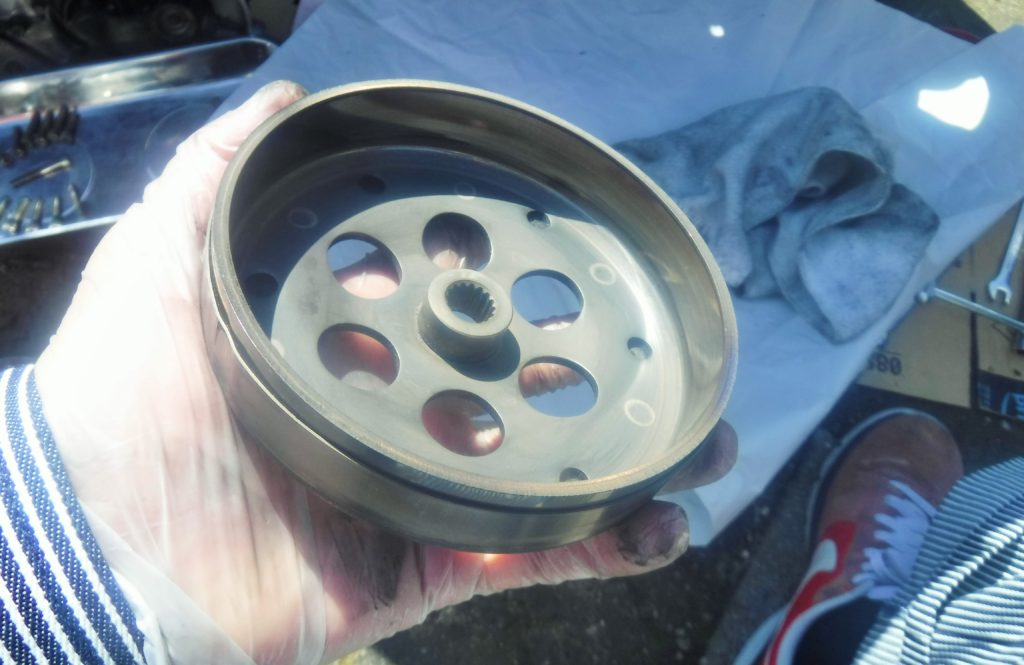

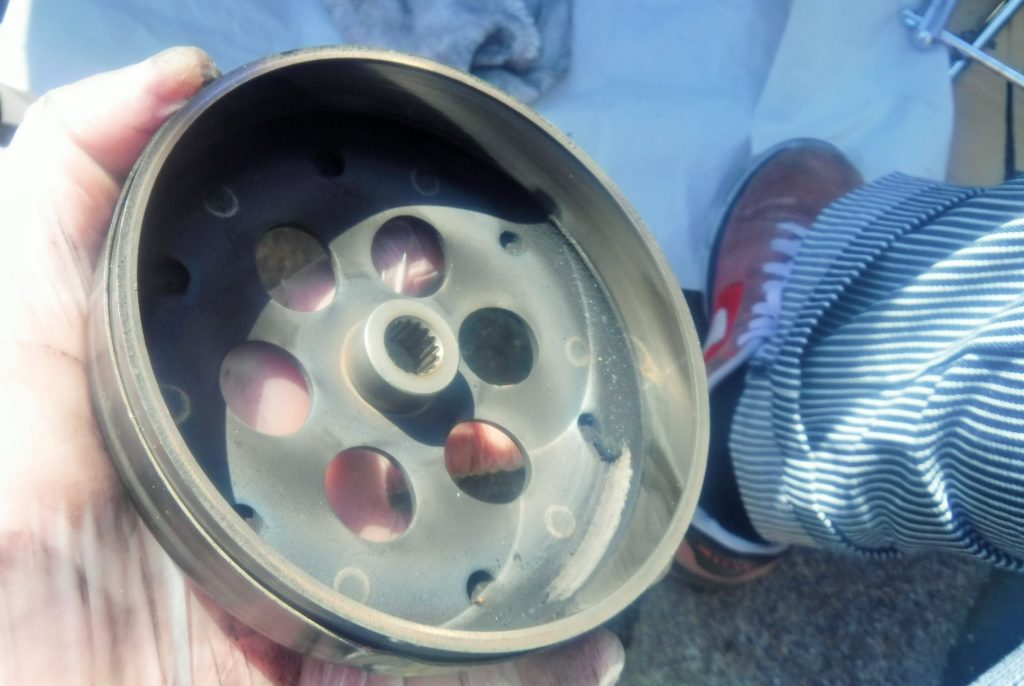

おお、さすがにクラッチかすで汚れてるな。



パーツクリーナーでフキフキ。

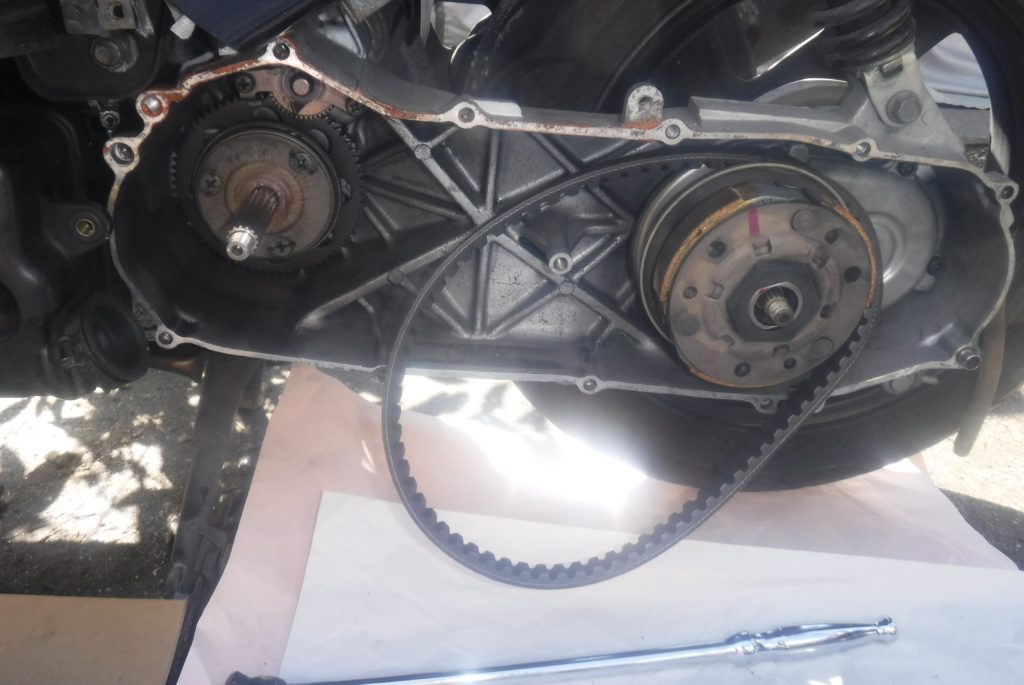

ドリブン側だけ外せばベルトも外せると安直に考えていたのだが、やはりドライブ側も外す必要がありました(^^ゞ。

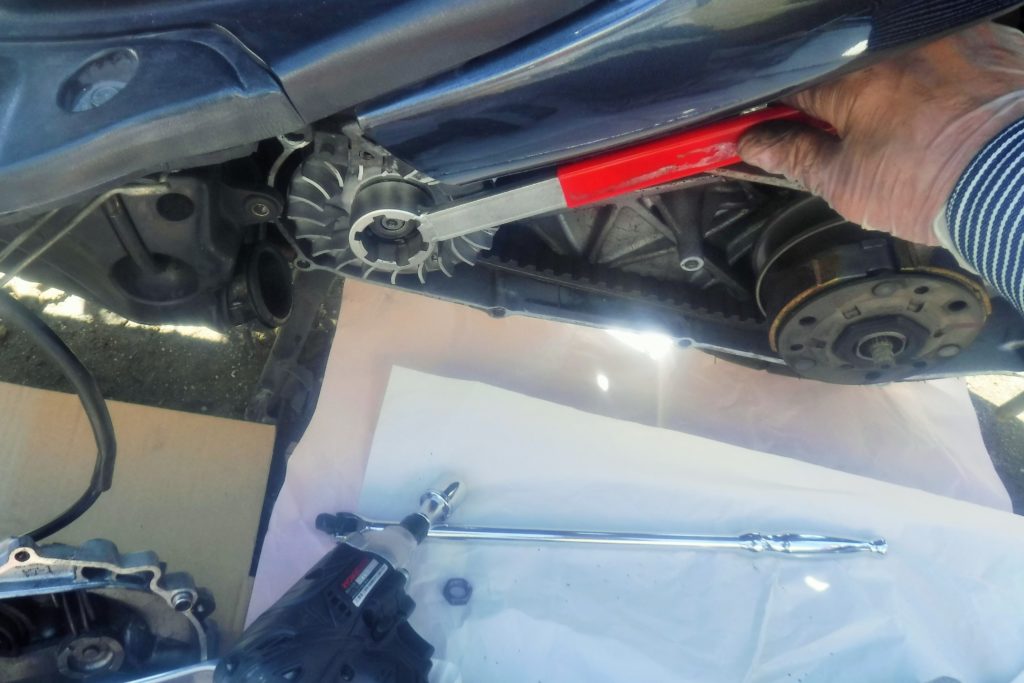

こちらも専用工具を使います。

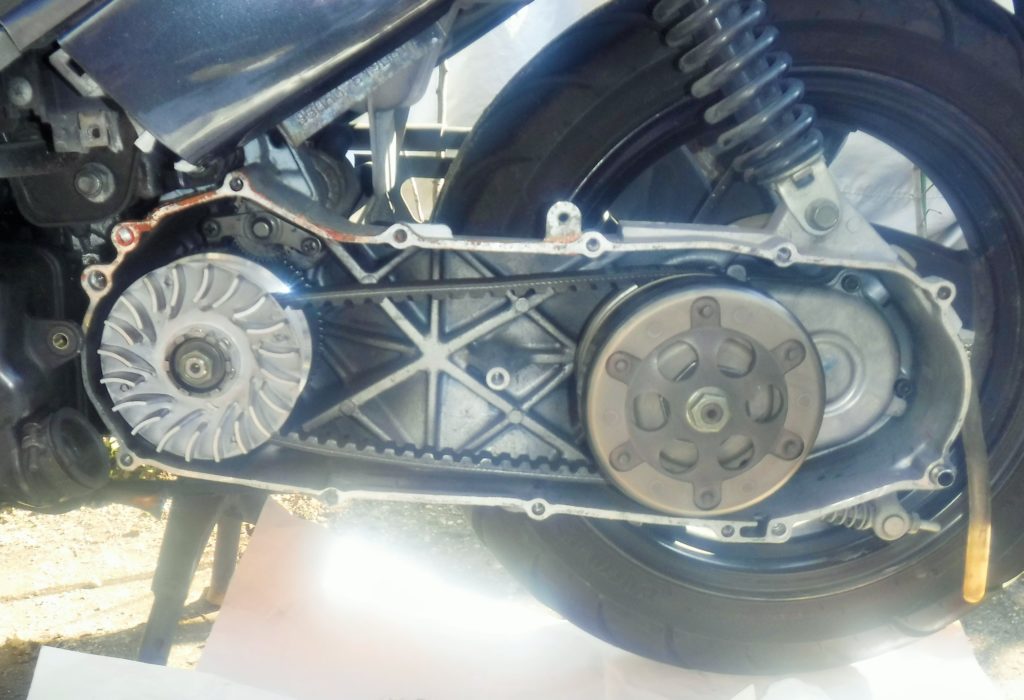

はい、OK。



早速トルクカムに着手したいところだけど、まずはせっかくなのでプーリー側の点検っす。

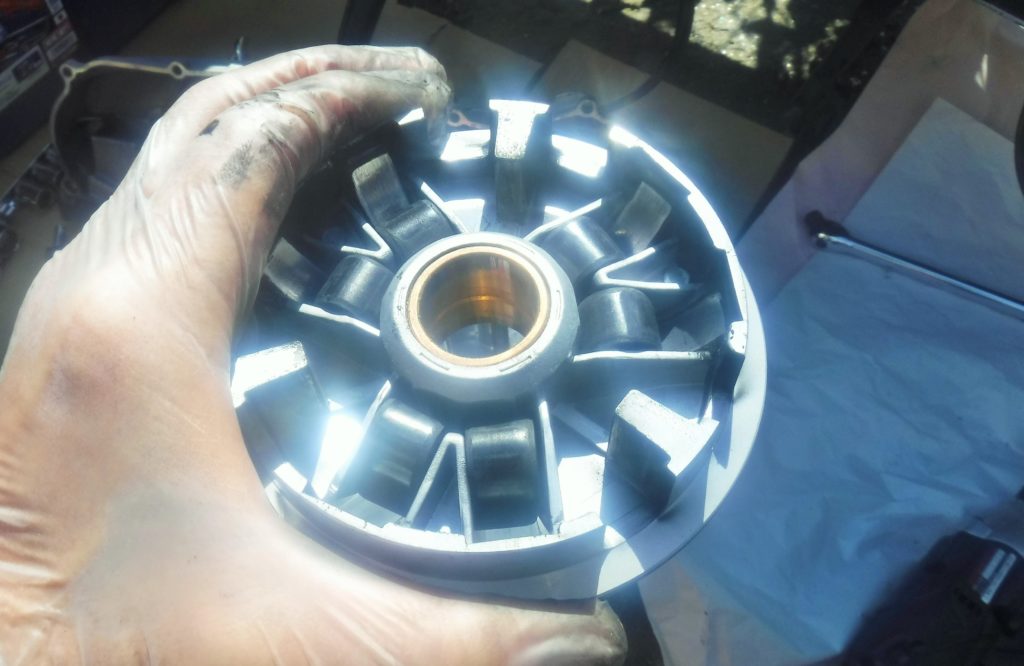

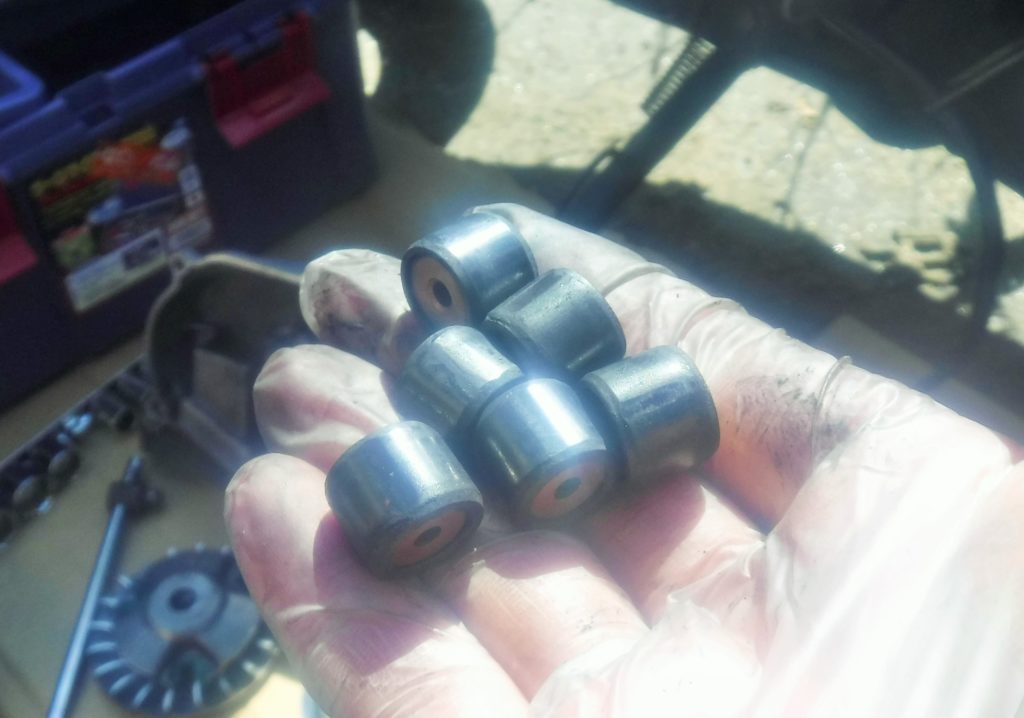

あれ?ウェイトローラーがちょっと削れてないかい?



ちょっと前に見た時は大丈夫だったのにな…。これは交換だな。

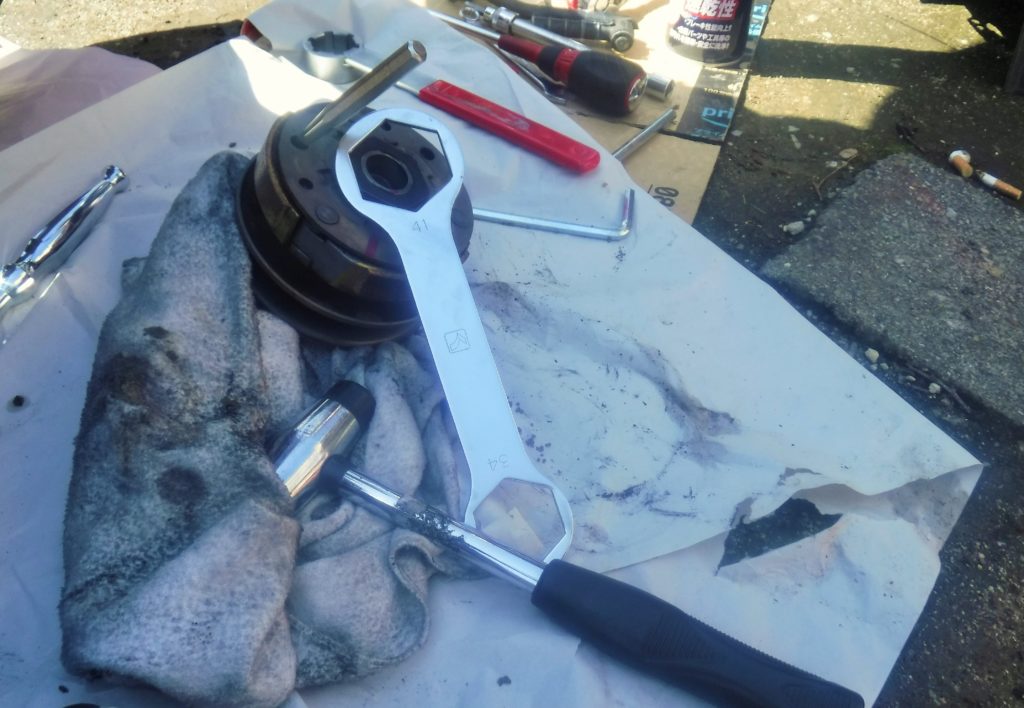

そしていよいよクラッチ分解。専用工具も持ってまっせ。

おそらく購入後初使用(^^ゞ。

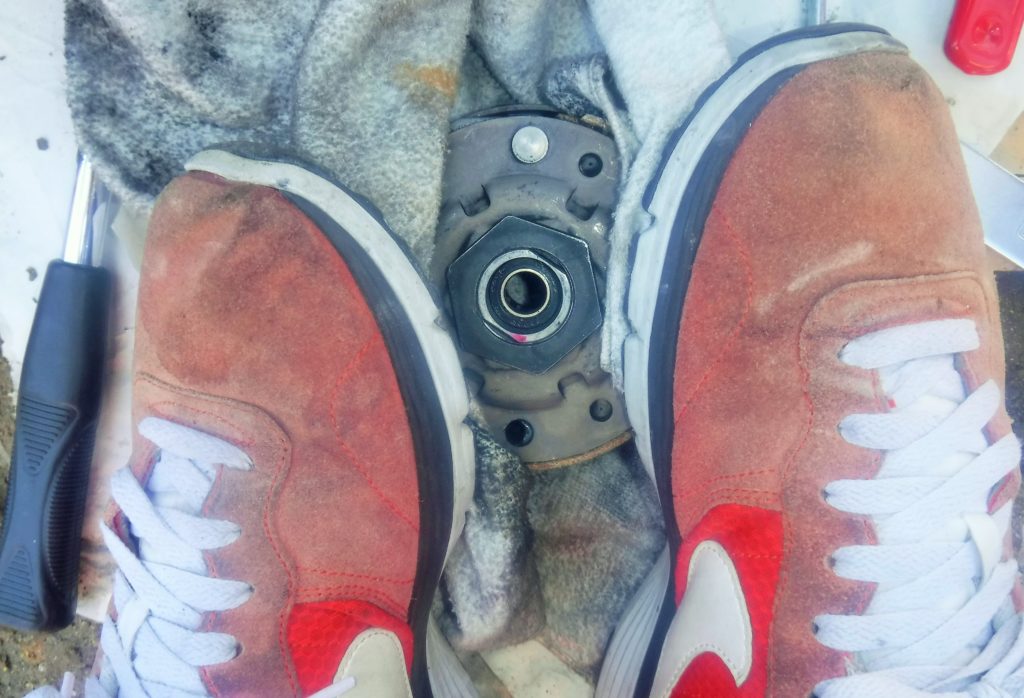

だけど、これが外れない(笑)。本来はもう1つ専用工具がいるんだけど、ないのでどうしたか…。上画像の専用工具の下にあるプラスチックハンマーでちょっとずつ専用工具を小突いて41mmナットを緩めることに成功したんです(^^ゞ。

油断禁物。知らずにナットを外すと、ビヨヨ~ン!とびっくり箱様状になります。



ヘタこくとクラッチユニットが顔面直撃!で救急外来受診という事態にもなりかねないからね。

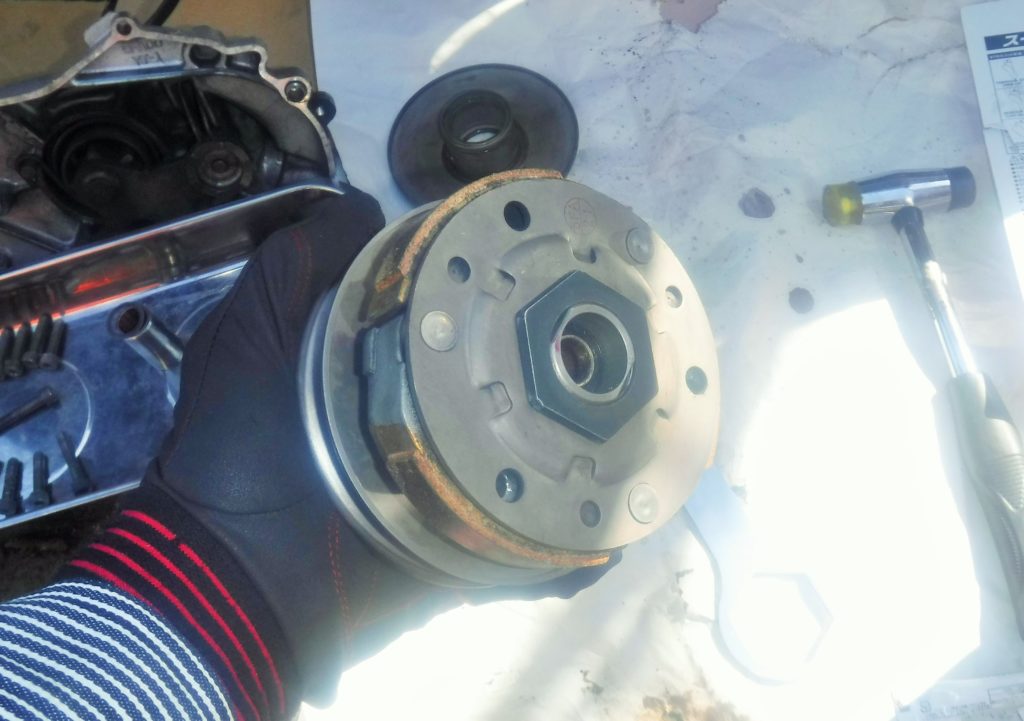

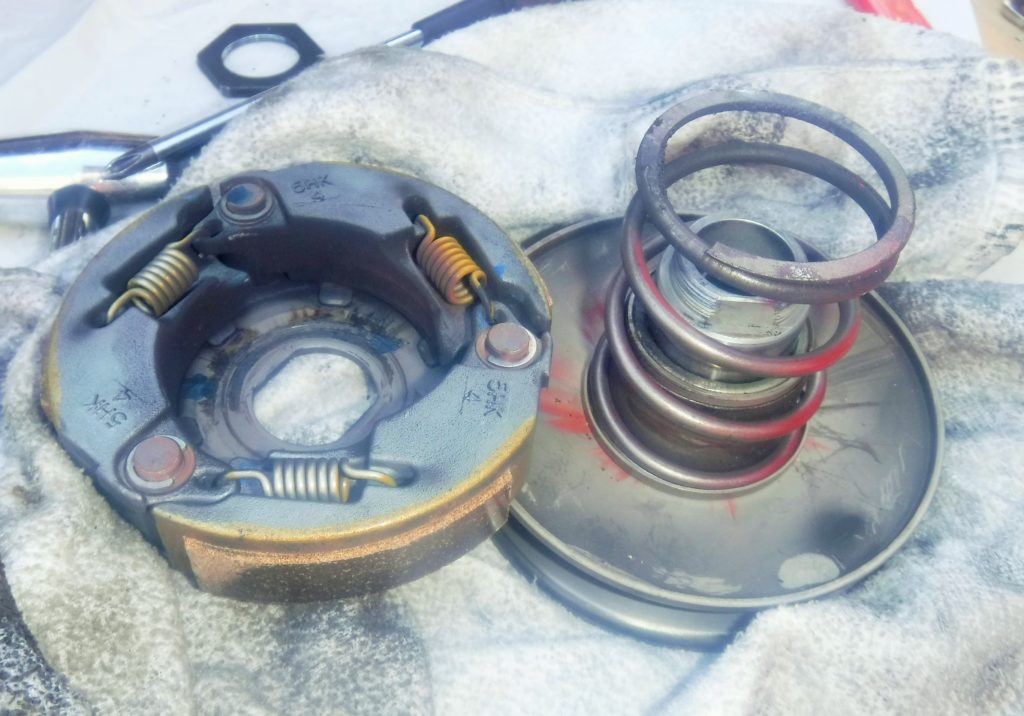

左がクラッチユニットっす。



ネットでもサービスマニュアルでも「要注意」の表記があったんで、当然俺も厳重注意したんだけどさ、正直片手で押さえてナット外しても大丈夫だったな。ただ、何も知らずにナットを普通に外していたら驚いていたとは思う。「想像したよりは」「反動が来る」と警戒していたからこその拍子抜けであったことには違いない。

※とは言っても、DIYされる方は、厳重警戒です。

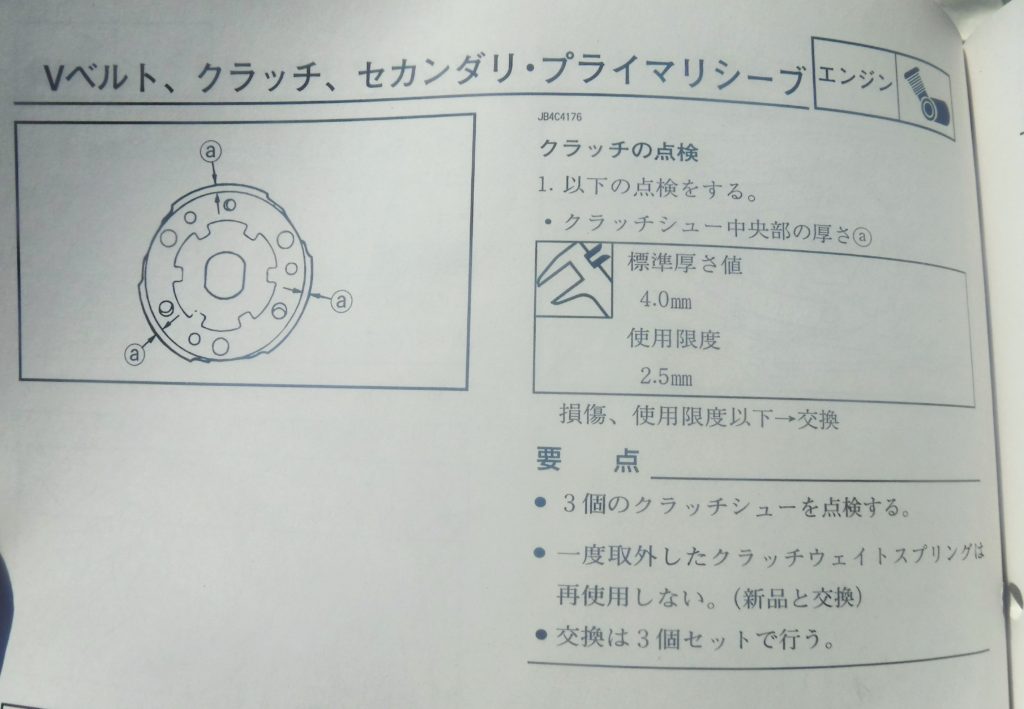

ここで出しておいたサービスマニュアルをチェック。

使用限度が2.5mmですって。まだまだ余裕じゃん。27,504km走行でも標準厚あるんちゃうか。



と、ここで「もうすぐ坊さんが到着するから着替えろ<命令>』」が次男を使者としてお袋から発令された(笑)。まあ出席者は家族だけだし、俺は新調したヒッコリーのつなぎ服のままでいいんじゃね?って思ったんだけど、今日のイベントの主催者はお袋だからさ、渋々従いました。

はい、法事も無事終了し、13時過ぎに作業再開っす。

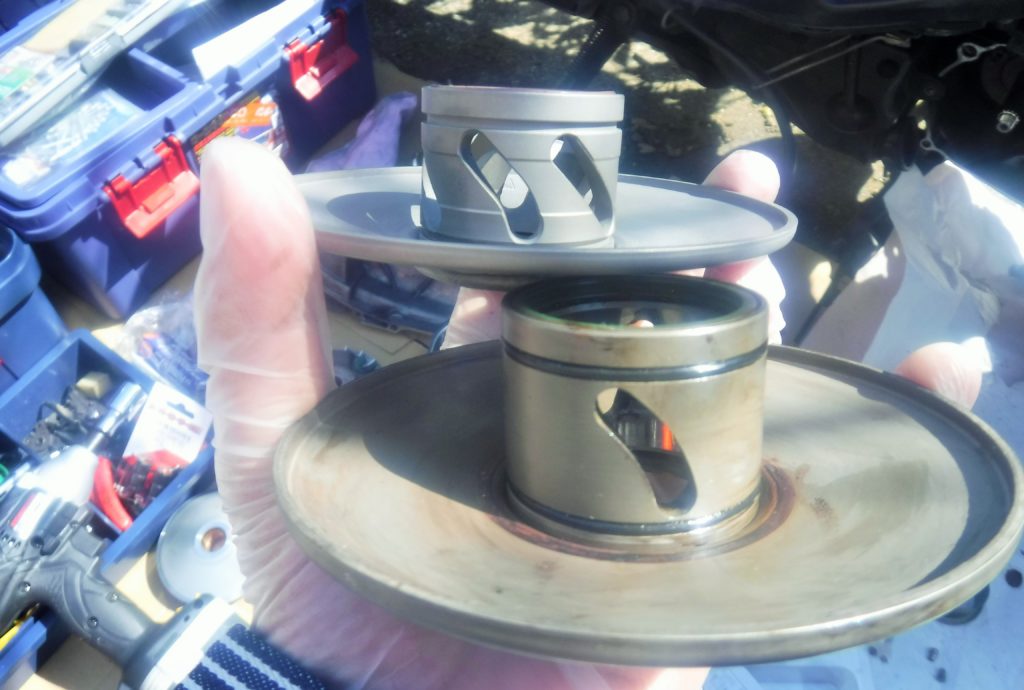

奥が今回交換するブツっす。スリット形状が違うね。もうばらしています。

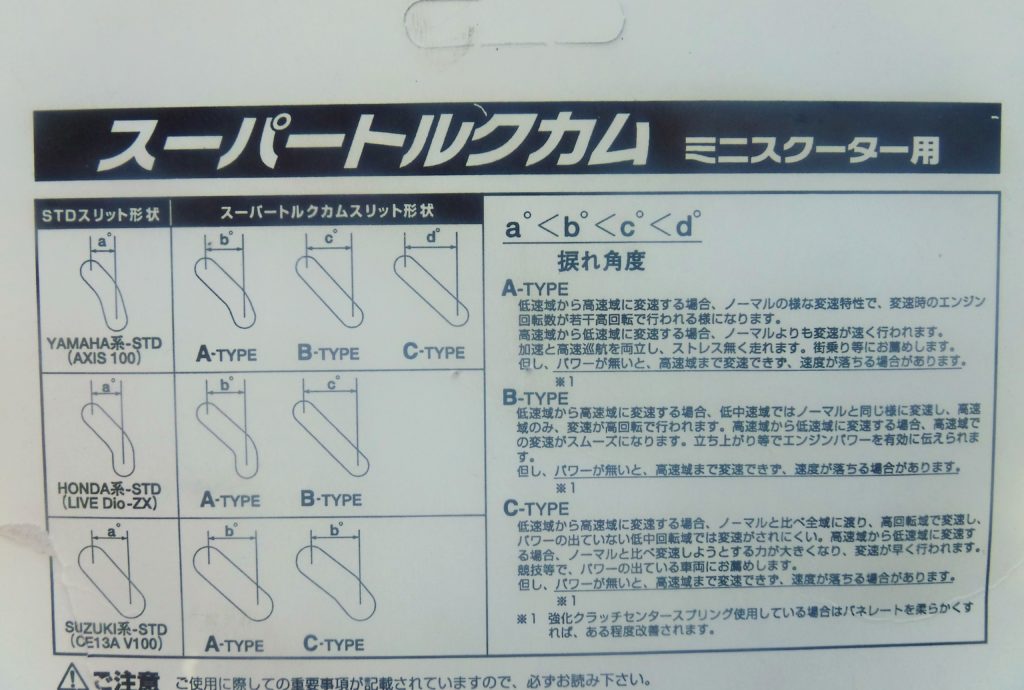

このキタコ製だけど、下画像のように3種類の特性を選択できるんだよね。迷ったんだけど、街乗りタイプのAにした。

Cなんかも魅力的なんだけどね。

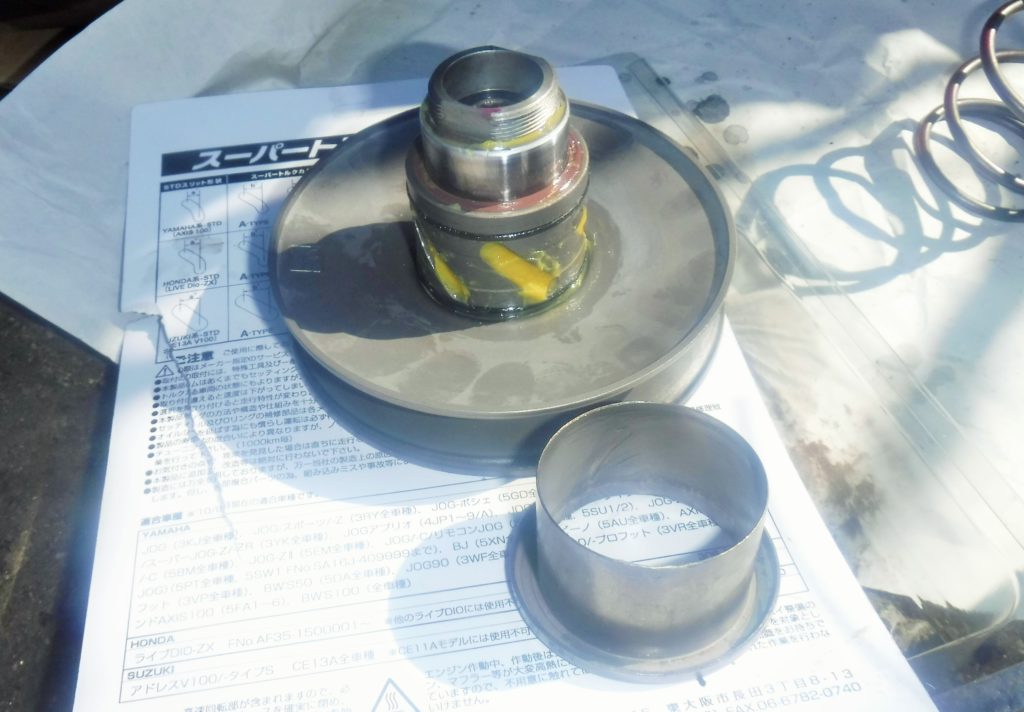

はい、グリスをたっぷり充填して…

このオイルシールカバーが入らないのなんのってさ。苦労した。



試しに元のパーツに組んでみたんだけど、適度な抵抗とともにすんなり入った。

こいつを組むのも厄介だったな(^^ゞ。右のプラハンマー再利用(^^ゞ。



サービスマニュアルだと、この41mmうすうすナット、70Nmのトルクで締めろ、とのこと。トルクレンチはありますが、41mmのソケットは持ってなかったな。あ、ローライダーSの前後のアクスルナットってそのぐらいじゃなかったかい?でも、インチサイズかな…。まあ、今度調べてみるか(この時には気づかなかった)。

でもさ、購入してもどれだけ使うんだろう、ってことだよね。いつも同じ思考パターンで、結果的に散財しちゃうんだけどね(^^ゞ。

はい、カバーの方は普通にトルク管理でね。



あ、今更だけど…上画像の専用工具でクラッチ本体を固定して41mmナットを回せたかな(^^ゞ。

はい、次はドライブ側。

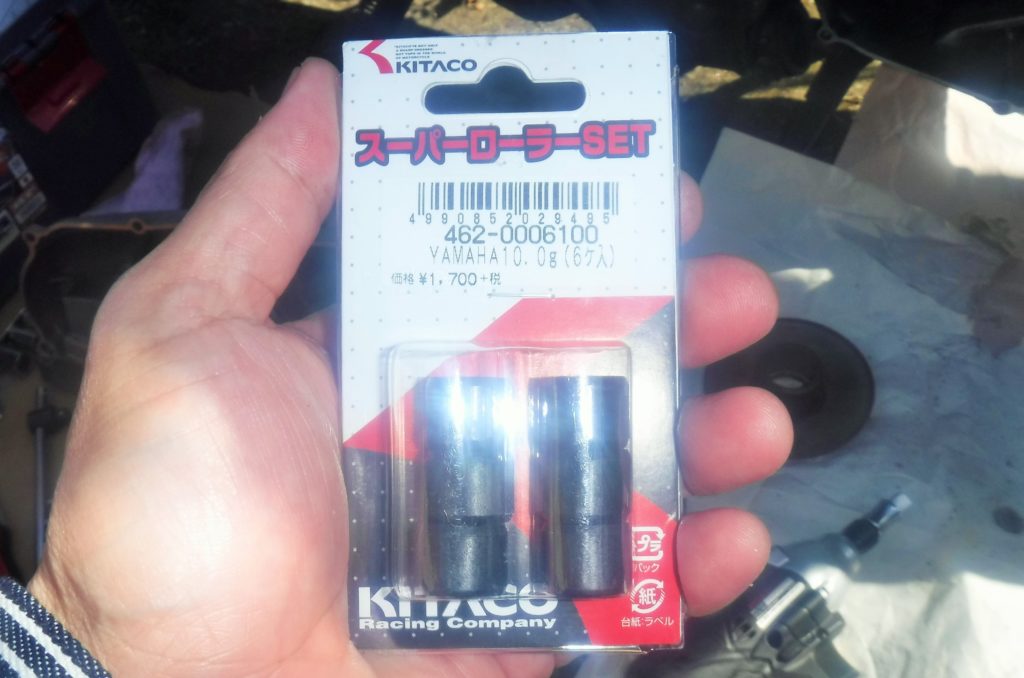

前回使用しなかった新品を使う。



こちらはちゃちゃっとグリス塗付もして、途中の作業画像はカット。

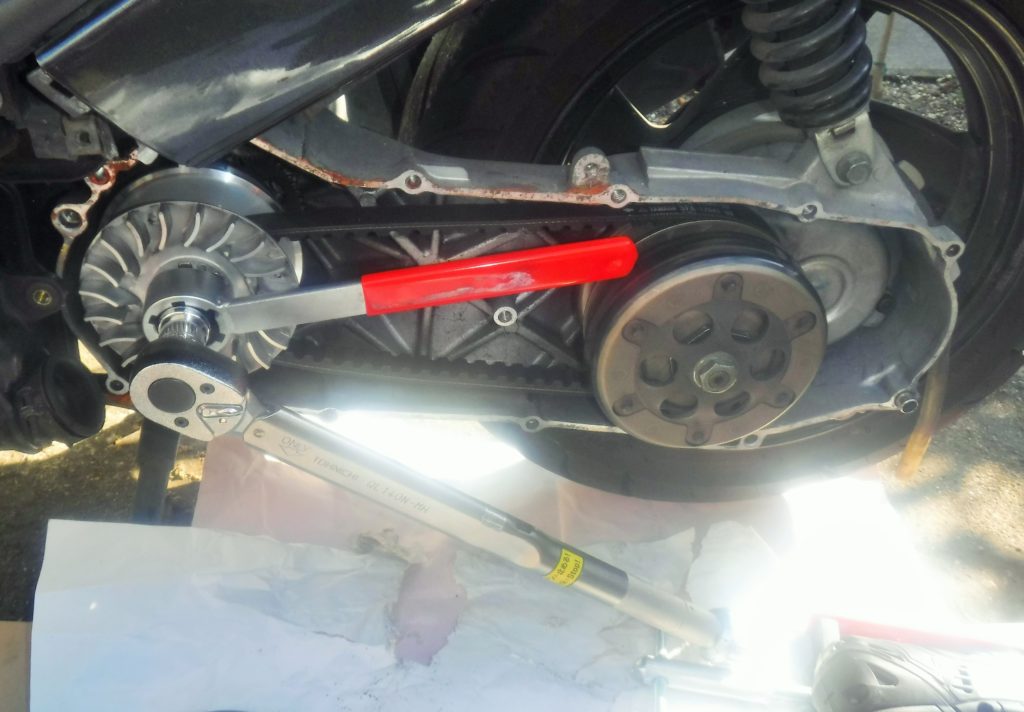

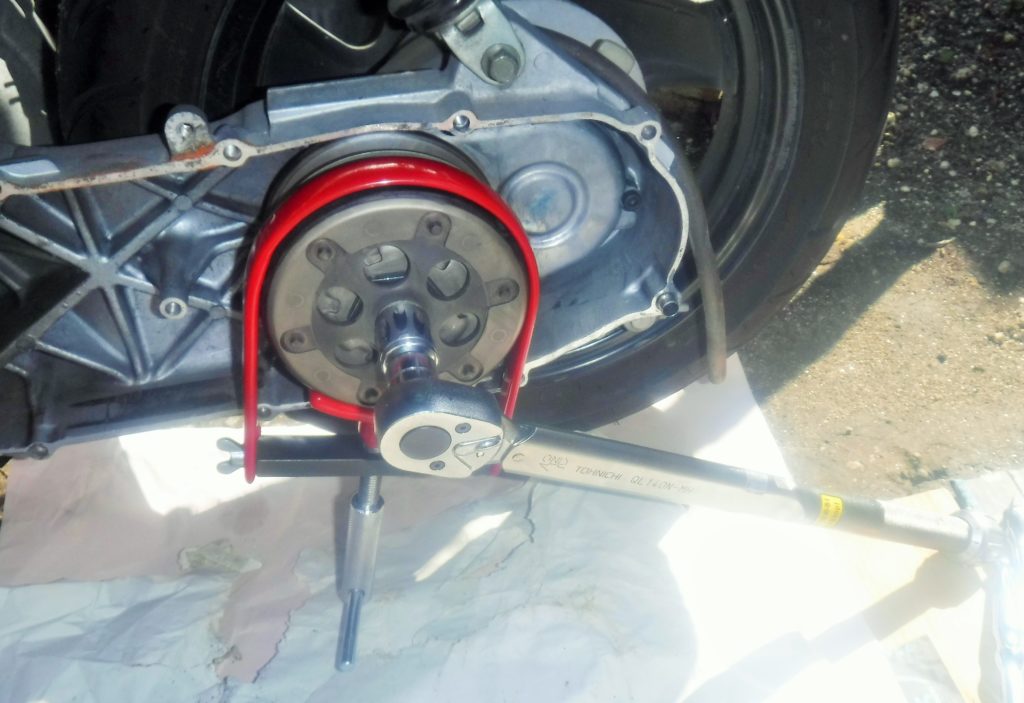

こちらもしっかりトルク管理。

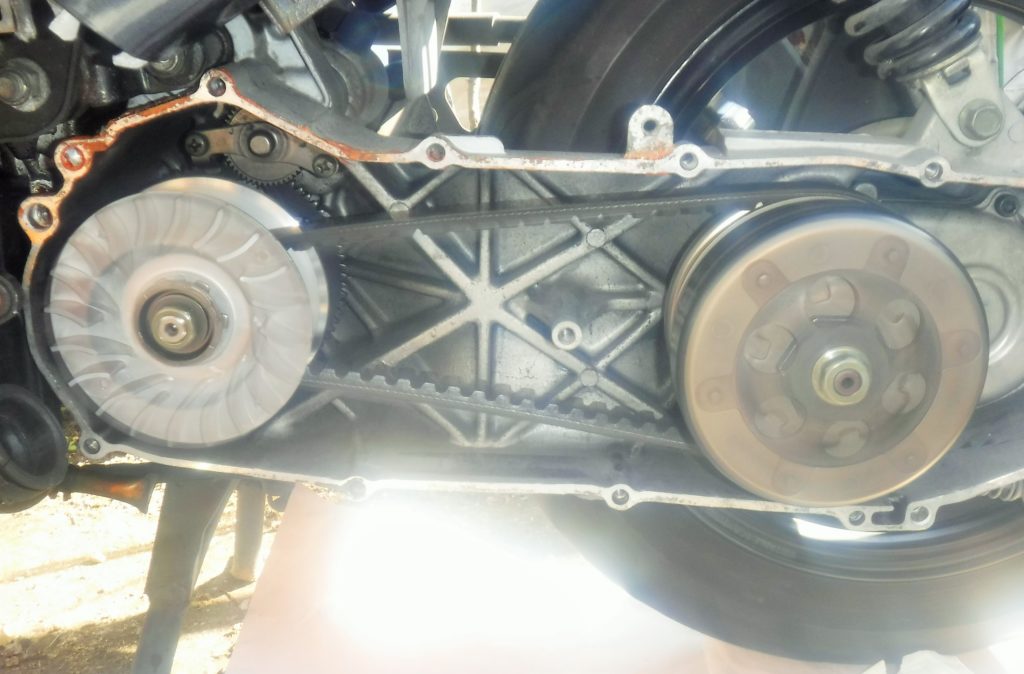

よーし、組み上がったぞ。

やっとここまで来た。



ケースカバーで閉じる前に試運転。

いいね。



でまあ、ここで本日の主作業は終了なんだけど、整備録を見てみるとプラグがもう8,000㎞近く交換されていない。プラグ交換なら何度もやっててすぐに終わるので、ササッと交換しちゃうか。

ところが…

そうそう、やり難そうだけどこのままできるんだよね…が、しかし…

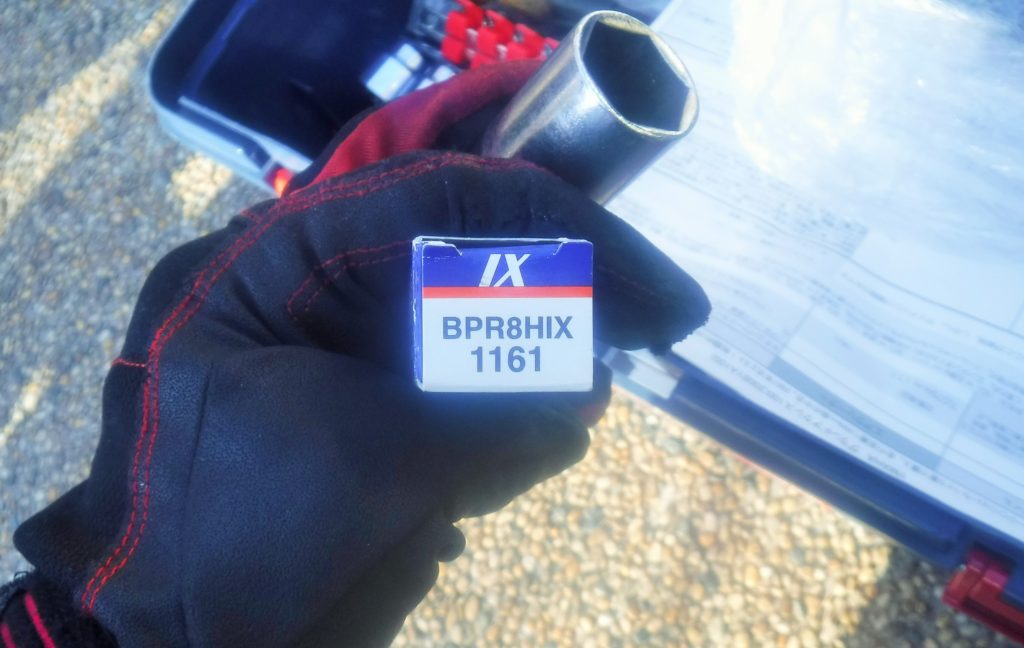

今回は標準熱価7番から8番に変えるぞ。



今まで何度もやってきた通り、わずかなすき間からプラグレンチをシリンダーヘッドカバーのカバー(?)先から挿入、あれ?挿入…あれ?

は・い・ら・な・いぃ~~~!

何でだ?今まで何度もすんなり交換できてたじゃん。

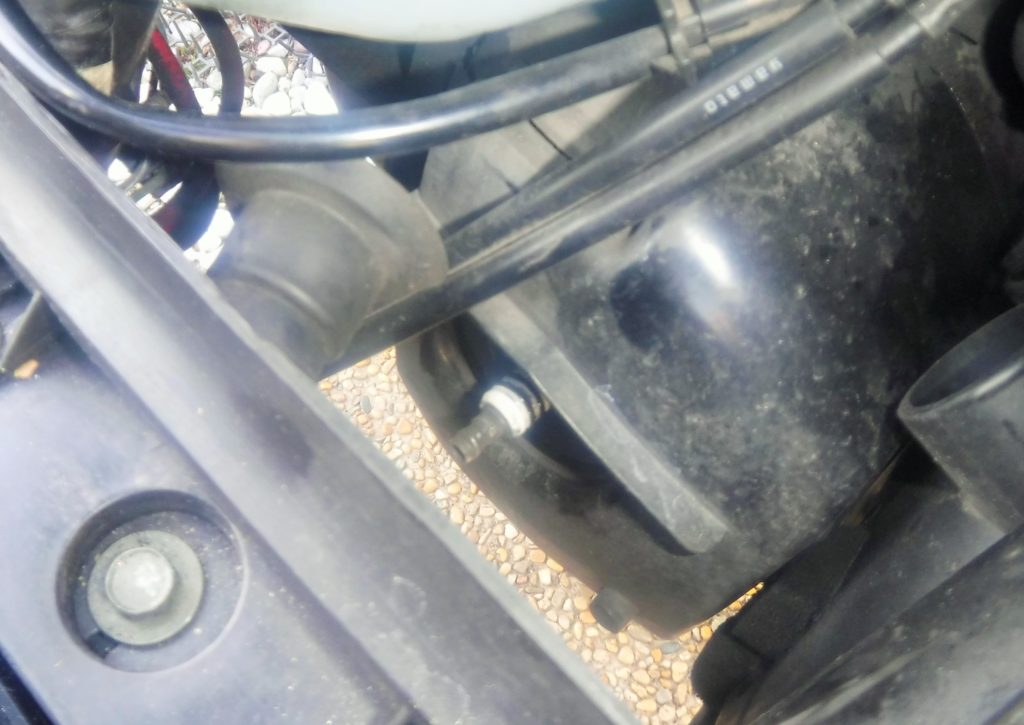

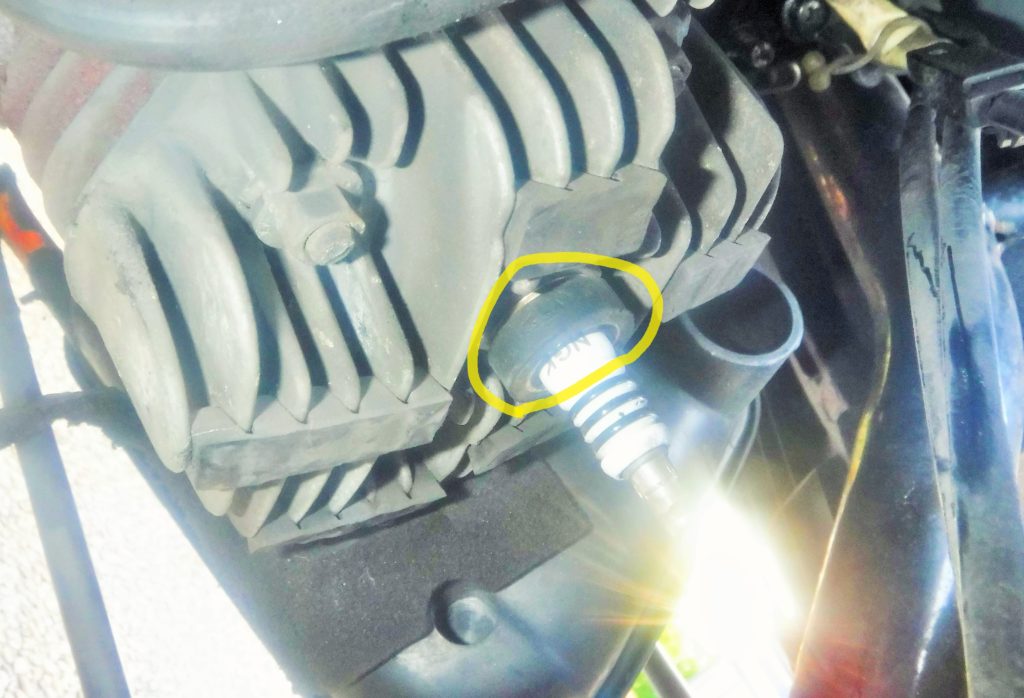

ただ、潜り込んで下からよーく見てみると、プラグの碍子の周囲にゴムカバーのようなものが付いてるな…。何だこれ?ラジオペンチで引っぱり出そうとしても全く出てこない。弱ったな…。

でも今日何とかしないと、今度やらなきゃならない。『今日できることを明日に延ばすな。』はい、小学校の先生の教えを守ります(笑)。ただこのゴムバンド(?)、一体何なんだろうか。

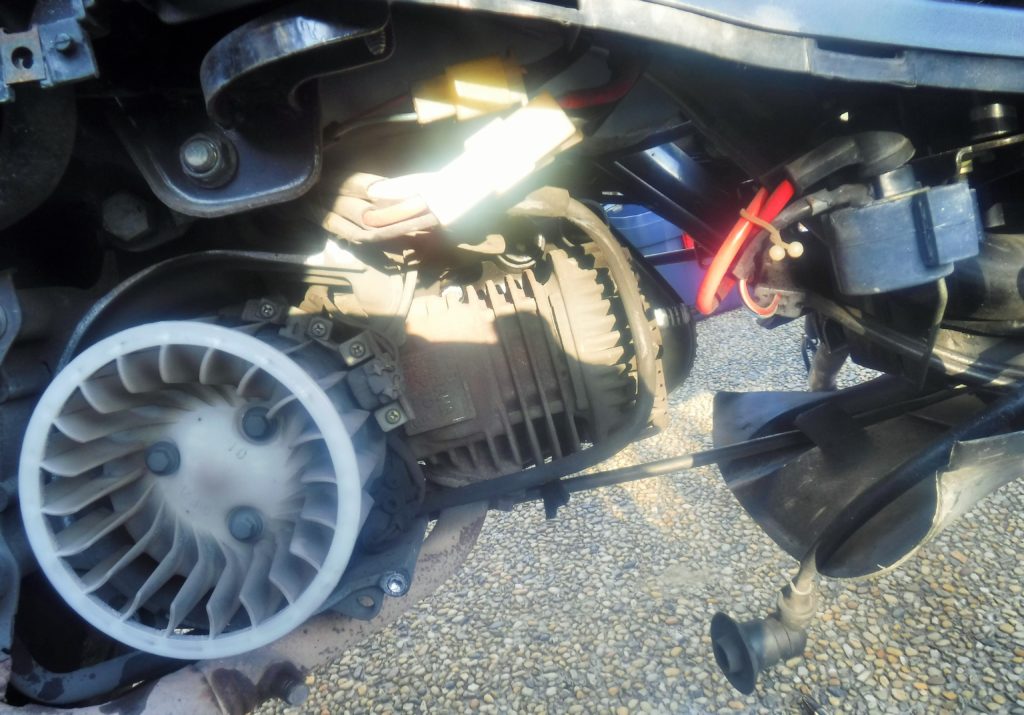

エンジン回りのカバーを大小2つ外した。この作業は初だな。



で、そのゴムバンドの正体はこれだ!

って、サービスマニュアルにこんなパーツは載ってないぞよ。

ん?どこかで見たような気が…。



あ!分かったぞ。プラグレンチのソケットの中にあるプラグ留めじゃねぇ?

これじゃ入っていくもんも入っていかねぇよな(笑)。

ただ、何でそんなんが引っ付いてるんだ?

考えられることは1つ。前回プラグ交換時に使用したソケットのプラグ留めが、プラグ装着後外れて引っ付いたままだったんだな(^^ゞ。これは気付かなかったな(笑)。工具箱にいくつかある同工具を調べてはいないが、十中八九そうだろう。

はい、学習しました。おそらく安物のプラグレンチソケットだったんだな。次回から要注意だ。

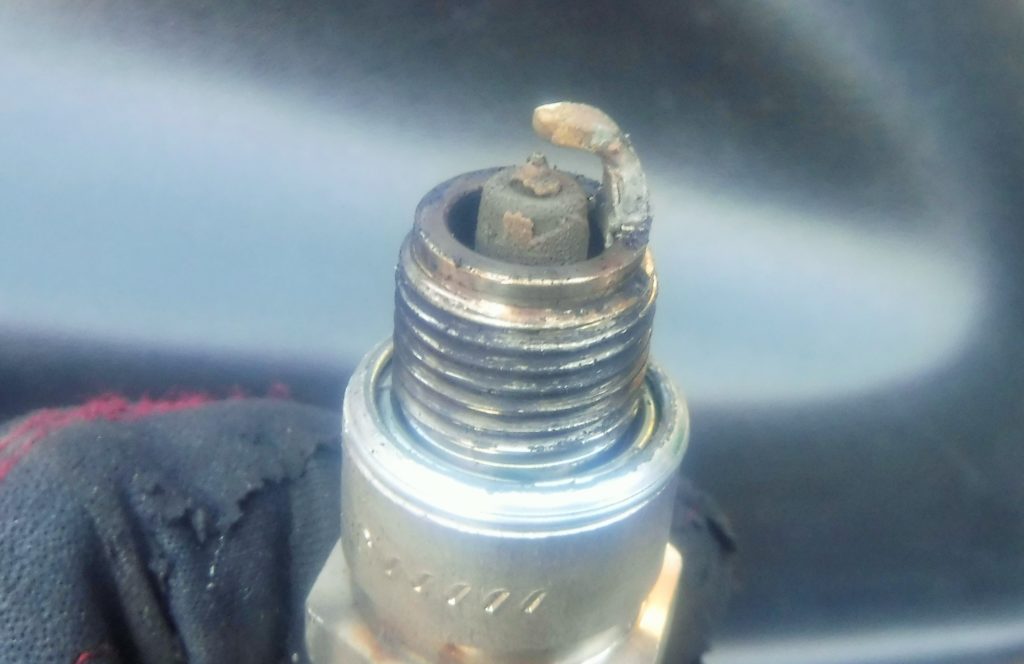

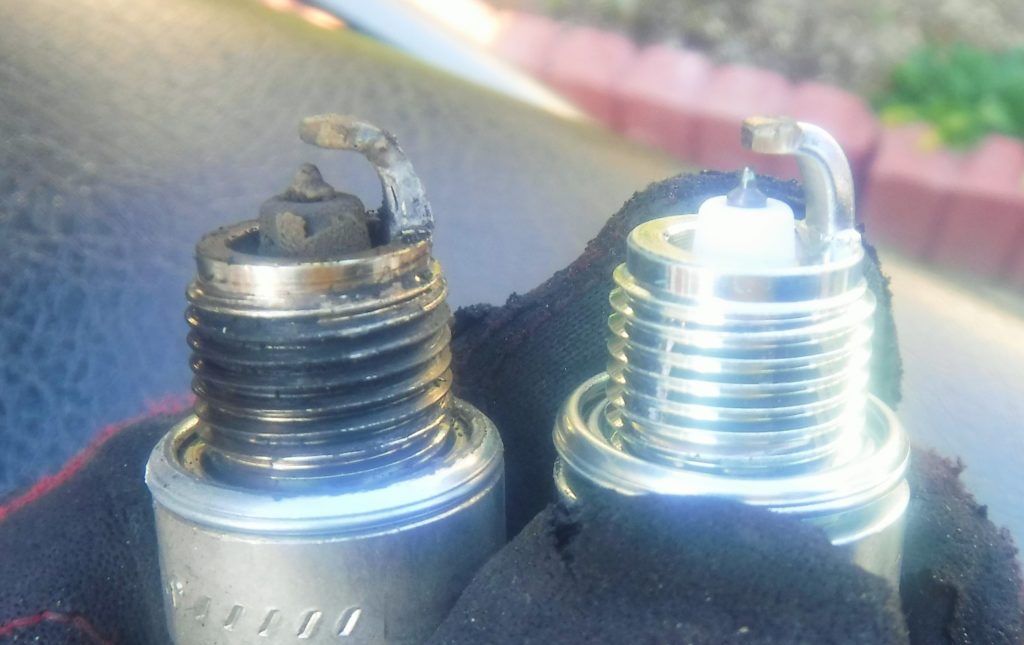

7,000㎞走行した標準熱価7番のイリジウムプラグの焼け具合。



それにしても汚れているのか焼けすぎているのか分からないや(^^ゞ。中心電極が減っていることは分かるね。

どんなモノでも新品はいいねぇ~。ワクワクするね(笑)。



試しにセルを回すと、間髪入れずにエンジンがかかった(^^ゞ。さすが新品プラグだ。気持ちがイイね。

ということで、本来なら後タイヤも交換しないとダメだったんだけど、ここでタイムアップ。

まあ、庭先にあるコンプレッサーの支度もしないといけないので、タイヤはシェルパの後タイヤと同時交換かな。

【追記1】このあと10分程近所を試走。エンジン音が大きくなり、高回転で変速していることが分かった。最高速はそこまで出せる道路状況ではなかったので未実施。レスポンスも向上。

【追記2】翌日(3/13(金))の朝通勤時。エンジンが暖まるまではいつも通りのギクシャクだったが、あきらかにレスポンス向上でキビキビ感が増した。10分程走行後はギクシャク感も無くなり、高回転変速がよりはっきりと認識できた。また、高速巡航時でも高回転のようなエンジン音であり、音が大きくなった。最高速は…あまり変化なしかな。商品能書きには『パワーがない車両は最高速度が落ちる可能性がある。』との記載があったが、大丈夫のようだ。
