シェルパの持病(仕様?)、シリンダーカバーガスケットを交換した。 2021.4.7(水) その1

おお、購入以来7年目にして初見のカム部!

いやはや、久しぶりのシェルパいじりっすね。

それも1年前に購入したガスケット類の交換作業だ。

【DANGER!WARNING!CAUTION!】これはあくまでも素人の記事です。つまり、正確な知識に基づいたメンテナンスではありません。当該作業の実施による不利益につきましては、当方は一切の責任を負うものではありません。

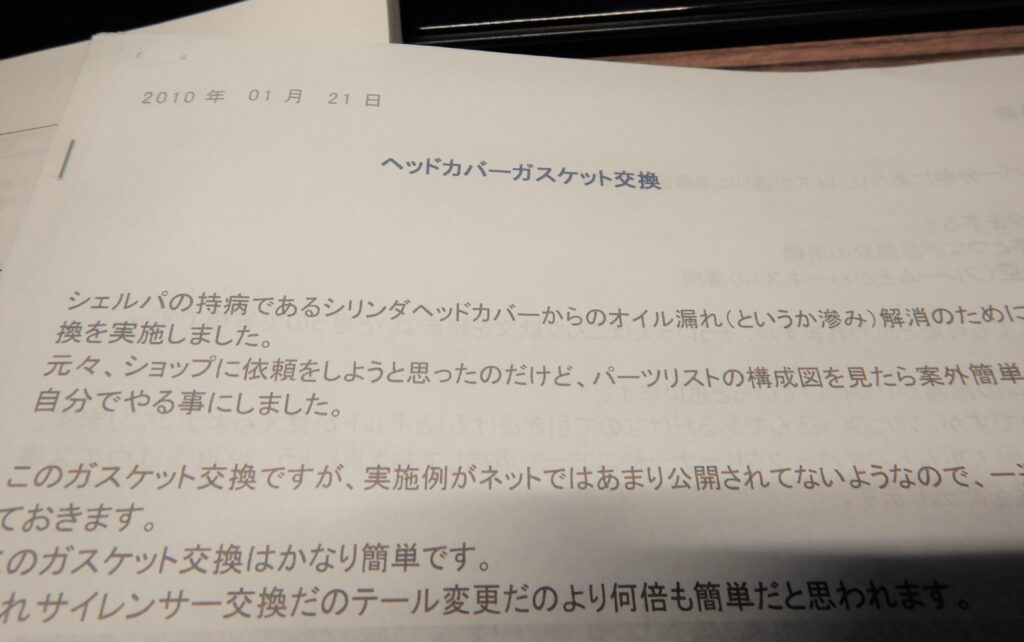

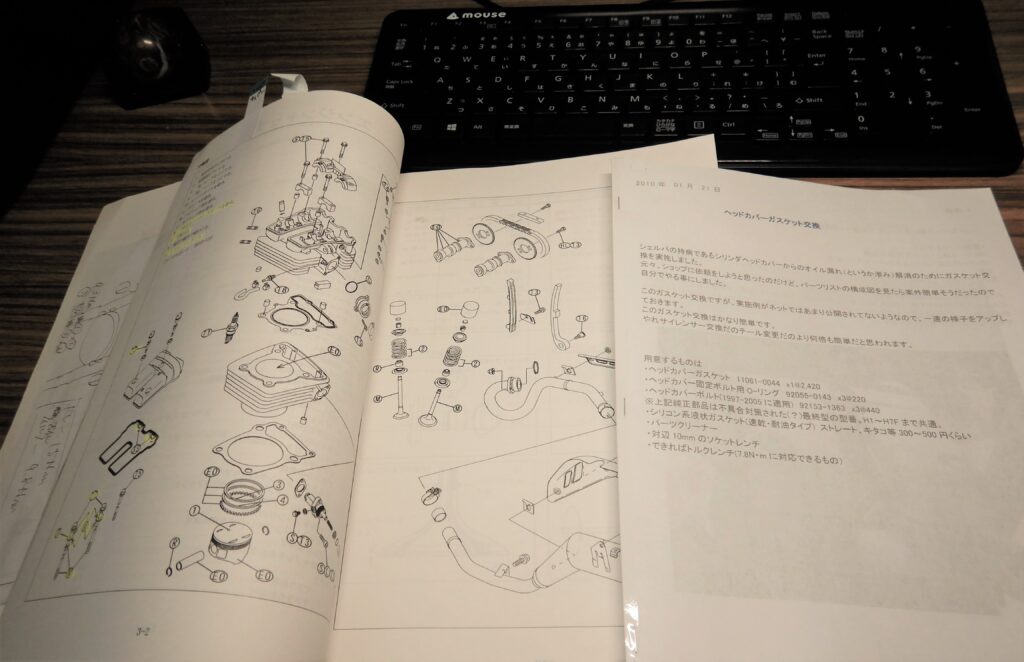

左 サービスマニュアル当該組立図  右 某サイトから個人利用のためプリントアウトした解説

まずは下調べとマニュアルチェック(もう何度も見てるんだけどね)。

本当にありがたいサイトです。ノッシさん、助かります!!

下調べについては、シェルパ乗り御用達のサイト「スーパーシェルパと怪しい仲間達」を目を皿にして反復学習。今回はさらに当該箇所をプリントアウトする念の入れよう(;^ω^)/ 。

それにしてもこのサイト、パーツ名や番号をはじめ、流用パーツや修理技術等々とことんシェルパについての情報テンコ盛りである。

とにかくサイト管理人さんの「シェルパ愛」がサイト全体からあふれ出ている。

シェルパ乗りでこのサイトを見ない奴は「モグリ」であるぞよ。

さあ、オイルが滲み始めて丸1年強で交換だぞ。

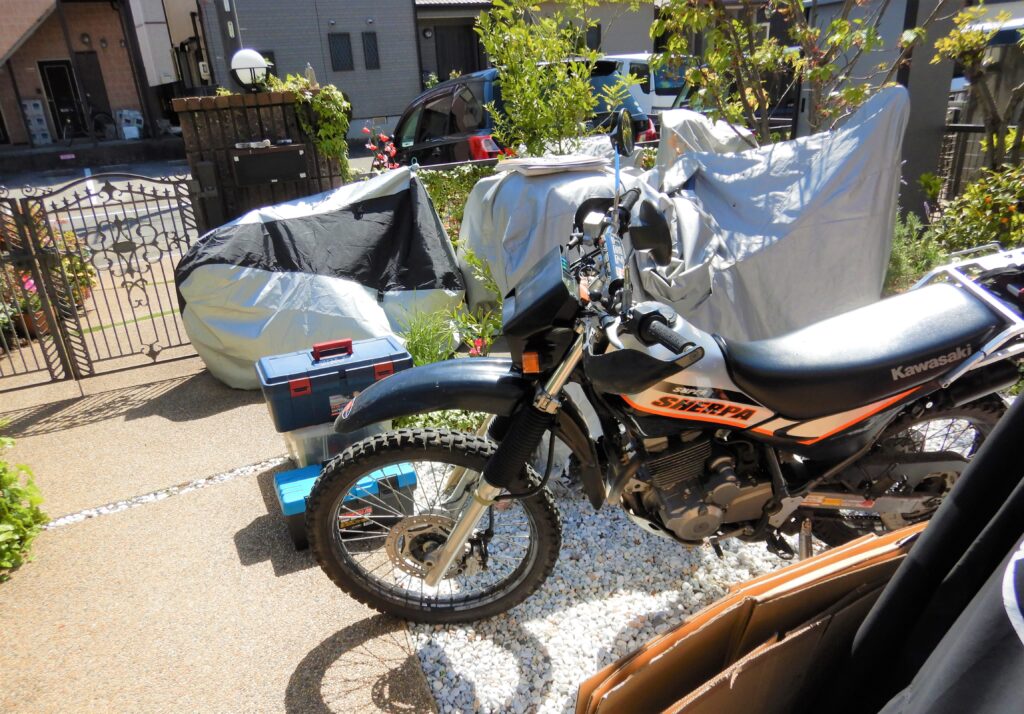

今日は水曜日で平日なのだが、家の用事で有休を取った。用事が午前中で終わったこともあり、昼前から青空ガレージを開店することができた。

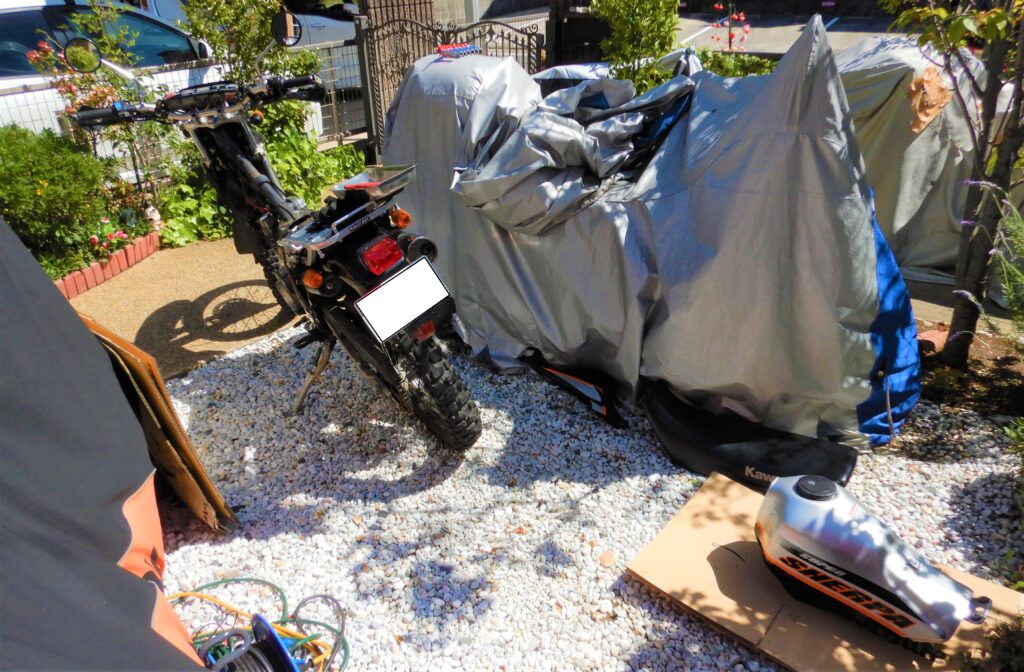

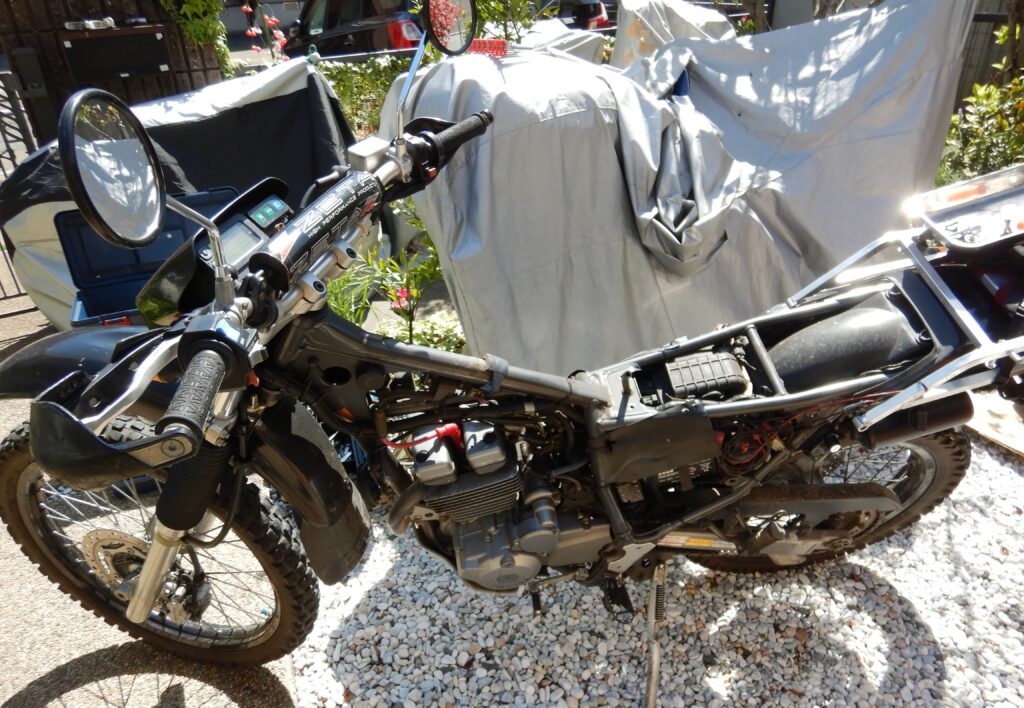

まずはシート、タンクを外してっと。

まあ、ここまではサクサクと。

でもって、まずは、

前述のサイトでの施行例では、この管が付いていない年式車両で作業が行われている。もちろん但し書きで、「○○年式以上では管がついているのでこの限りではない…」と明記してある。

まあ、ただ外すだけじゃね?とお気軽に考えていたのだが・・・。

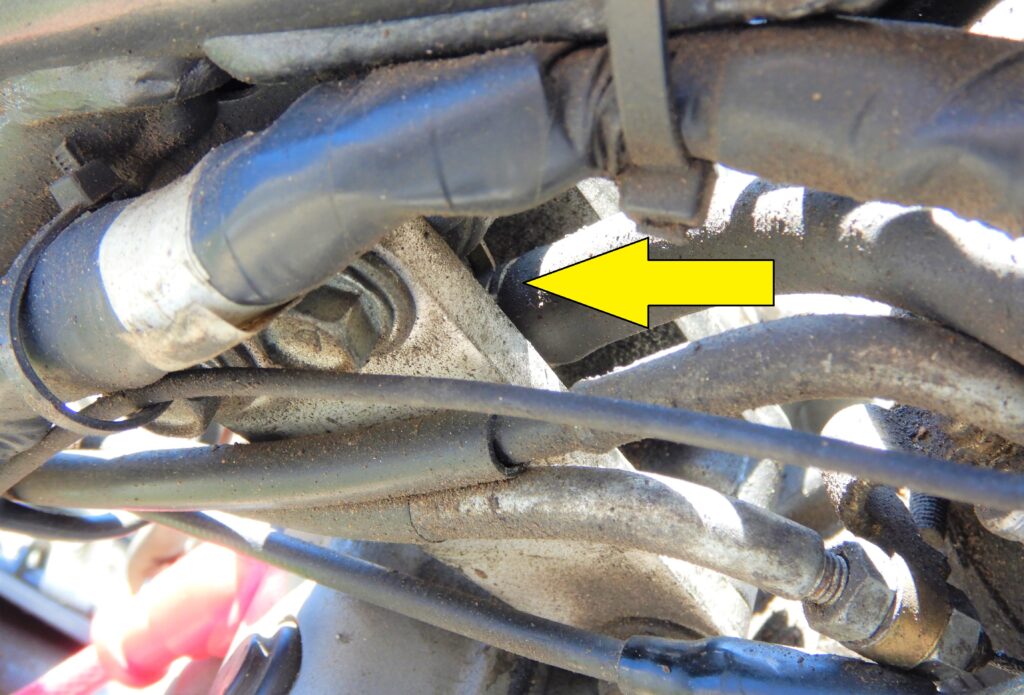

アルミ管とゴム管のつなぎ目クリップがこんな奥まった場所にあるでないの!

このクリップ、俺の手持ち工具では届かないし、先っちょが届いてもクリップを緩めるほどつかめない。

まあ、とりあえずメインハーネスが邪魔だから結束バンドを切ってみよう。

まあ、それでもクリップを緩めるまで工具先端が到達せず。

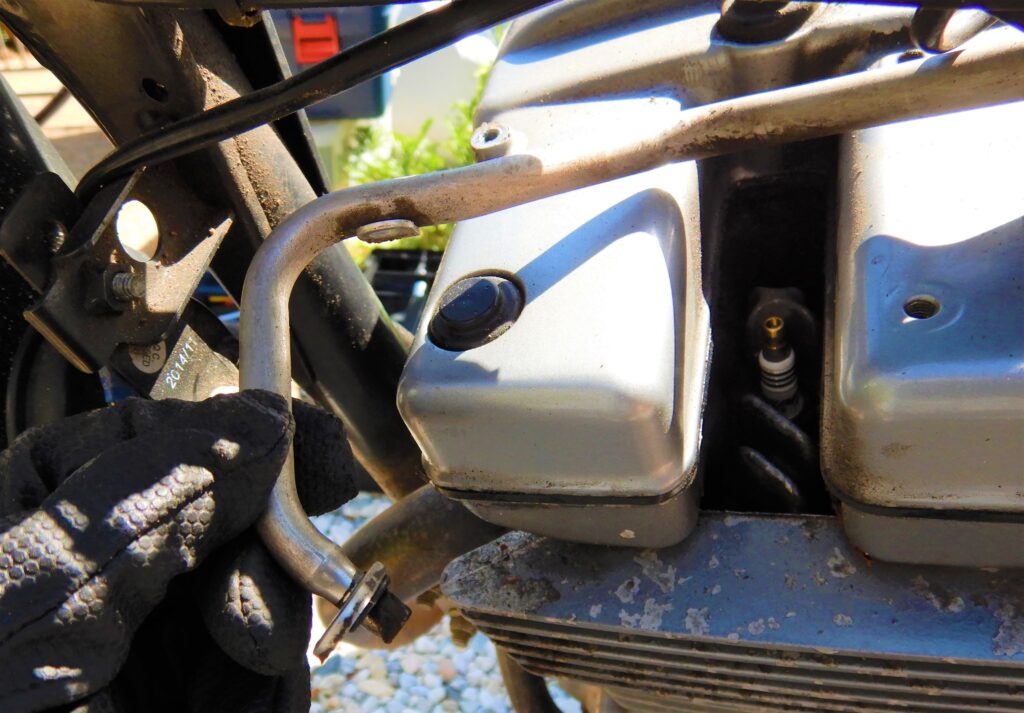

んじゃまあ、ヘッドにくっついてるアルミ管だけでも先に外してやるぜ。

アルミ管を留めている8㎜ボルト、結構緩んでいた(;^ω^)/ 。シリンダー前部のボルトは熱でかじっていたのか硬かった。

で、さっきのクリップはどうすんのよ?

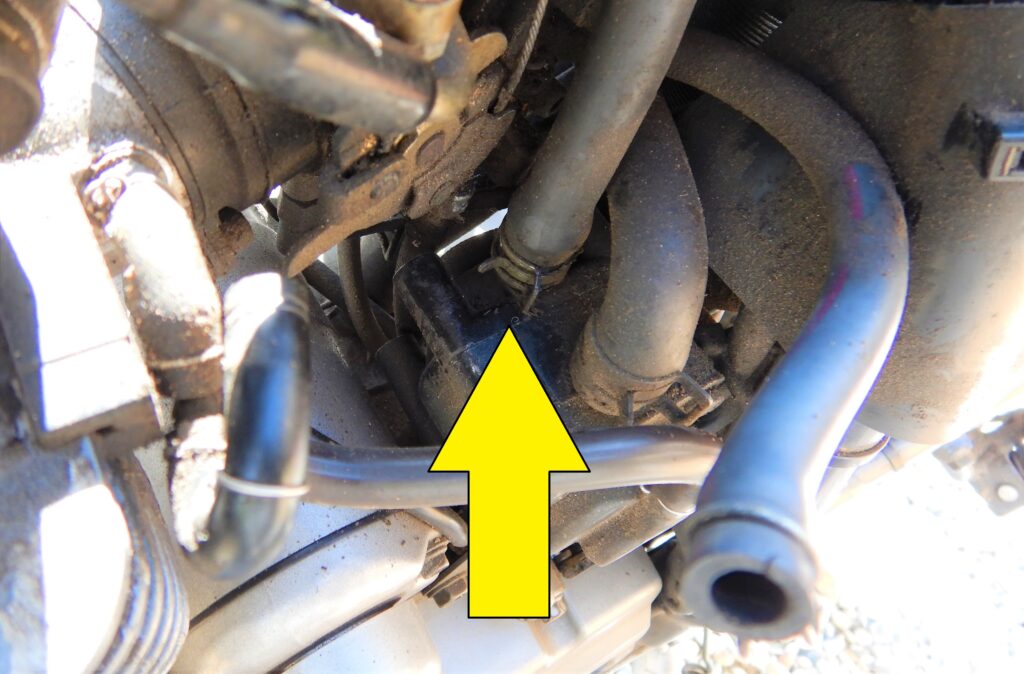

え~っと・・・ふとクリップでつながれているゴム管がどこにつながっているんだろうと、あらためて目線を下に向けると・・・ん?

あ、こっちのクリップを外せばええんでないの?

そう、まさしく、

灯台下暗しですな (‘◇’)ゞ

まあ、ここらでちょっと (-。-)y-゜゜゜

ついでに①プラグ交換や②オイル交換、③エアフィルター交換もする予定だったので、まずは①の準備ということでプラグホール周囲の砂・小石・葉っぱ等をエアーで吹き飛ばす。

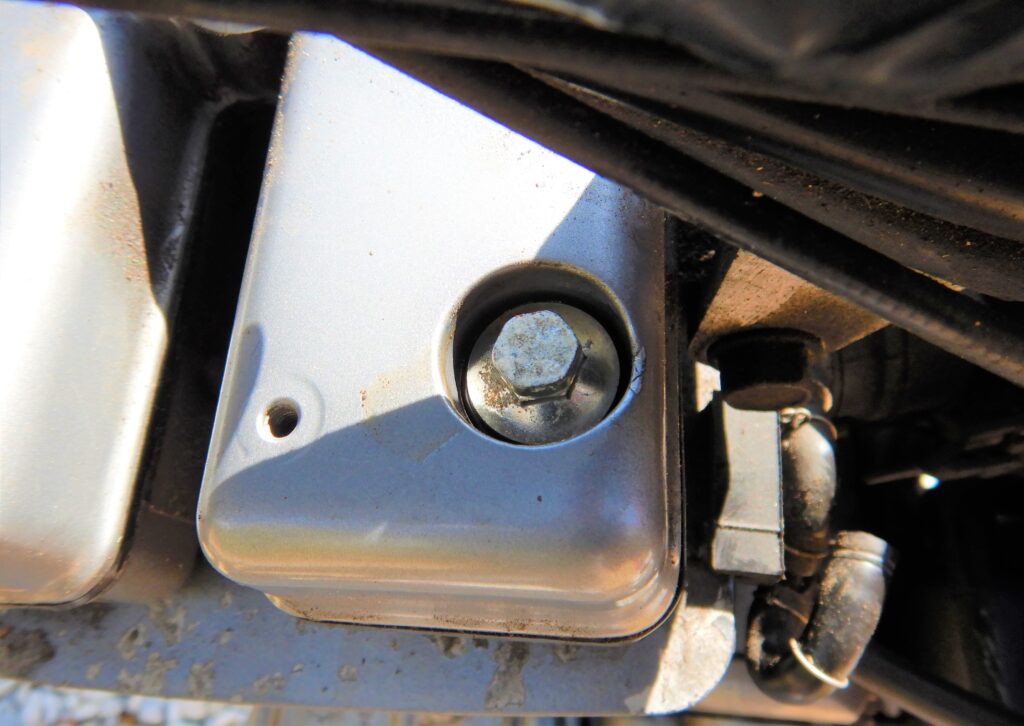

ヘッドボルトに被せてあるゴムキャップも外す。ん?ここからもオイルが滲んでるやんか!

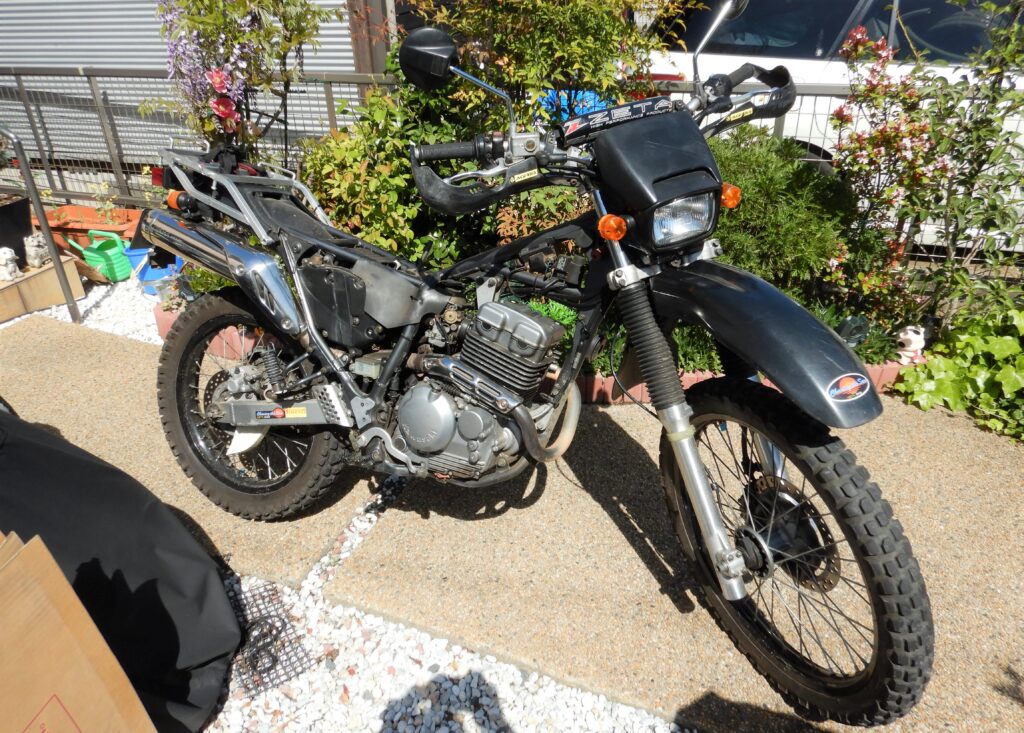

ちょっと作業がやりにくいので、車両の位置を変える。

さあ、こっからだぞ。それにしても、いい天気でやんの。

まずは、カバーを開けた際にゴミがヘッド内に落下しないよう、ヘッド周囲をキレイに掃除。水洗いで一気に!と考えていたんだけど、すでに抜いた金属やゴムの管が口を開けたままだし、どうやらパーツクリーナーで丁寧に拭き上げた方が良さそうだ。前述シェルパサイトにもそう書いてあるし。

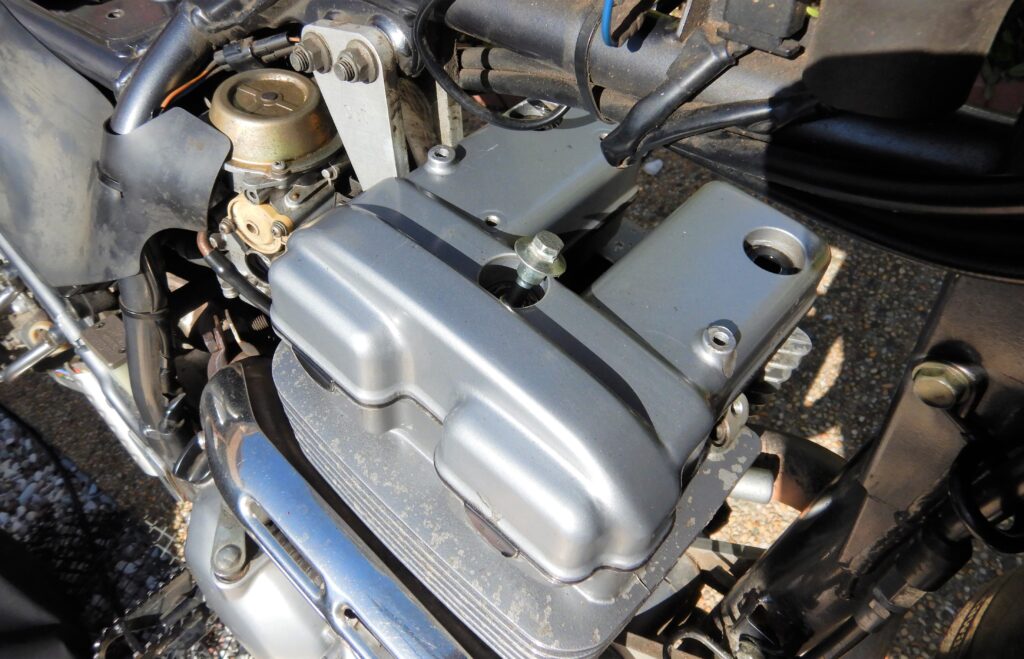

さあ、いよいよ3個のヘッドボルトを外して・・・

さあ、さあ、さあ!

カッポッ!

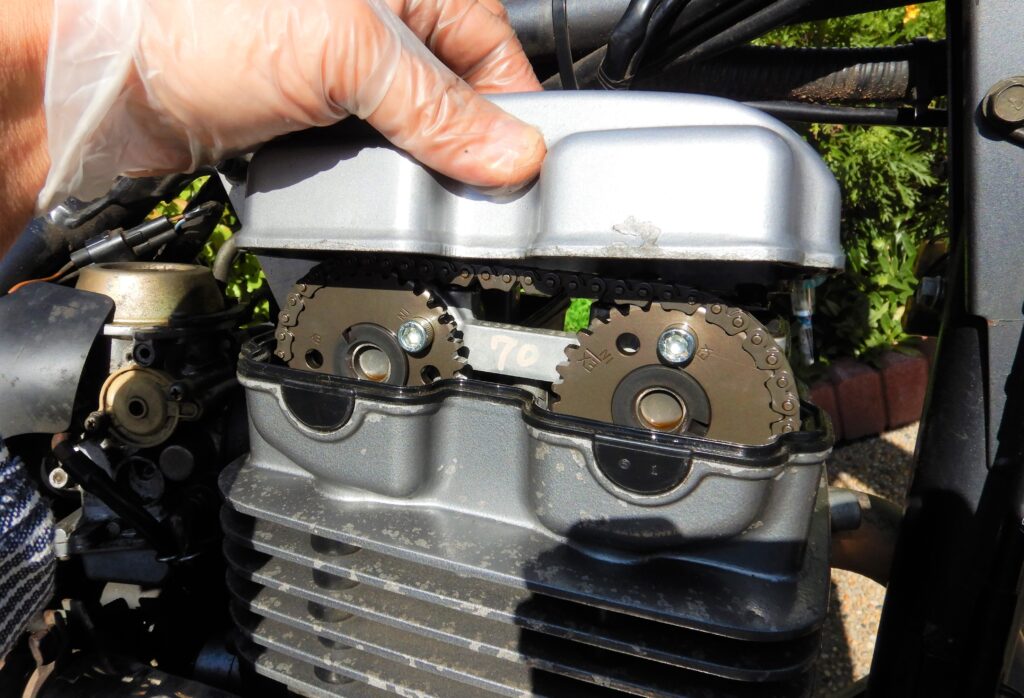

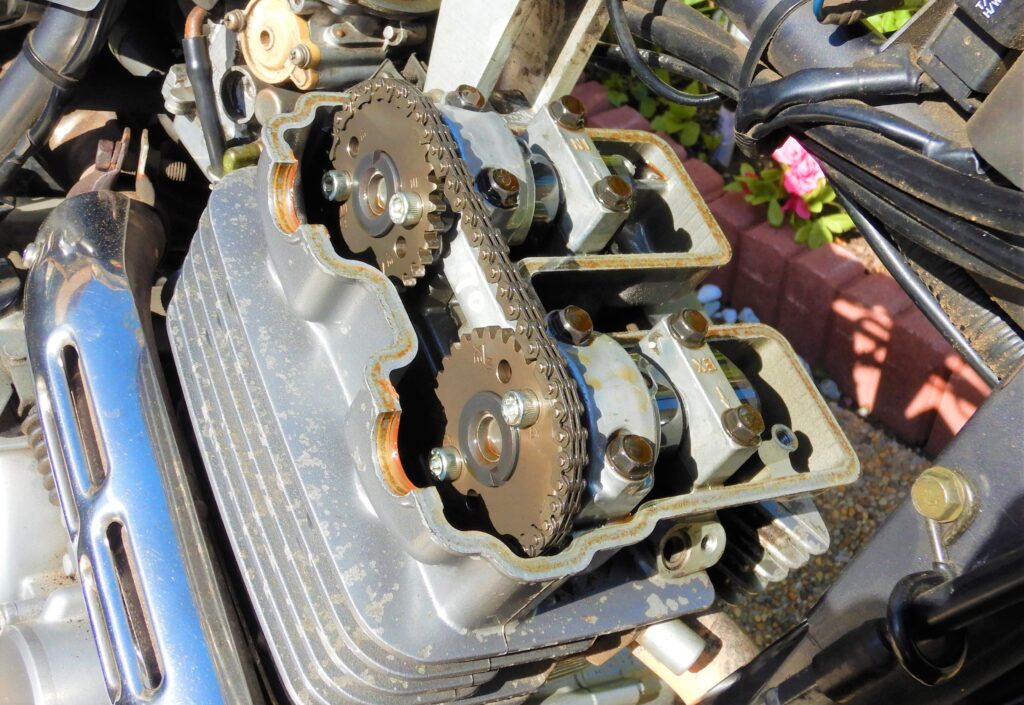

おお!カムギヤが見えたぞ!

感動!

これは美しい!

さすがDOHC!

カムギヤが2枚あるぞ!

ということで、

その2へ

(^^)/~~~
