さすがのUSA製に四苦八苦。作業終了間際で日没。2019.10.26(土) その4【ハンドルグリップ補足編】

大事な事、というか「なぜ四苦八苦したのか」という最大の原因を書いていませんでした(^^ゞ

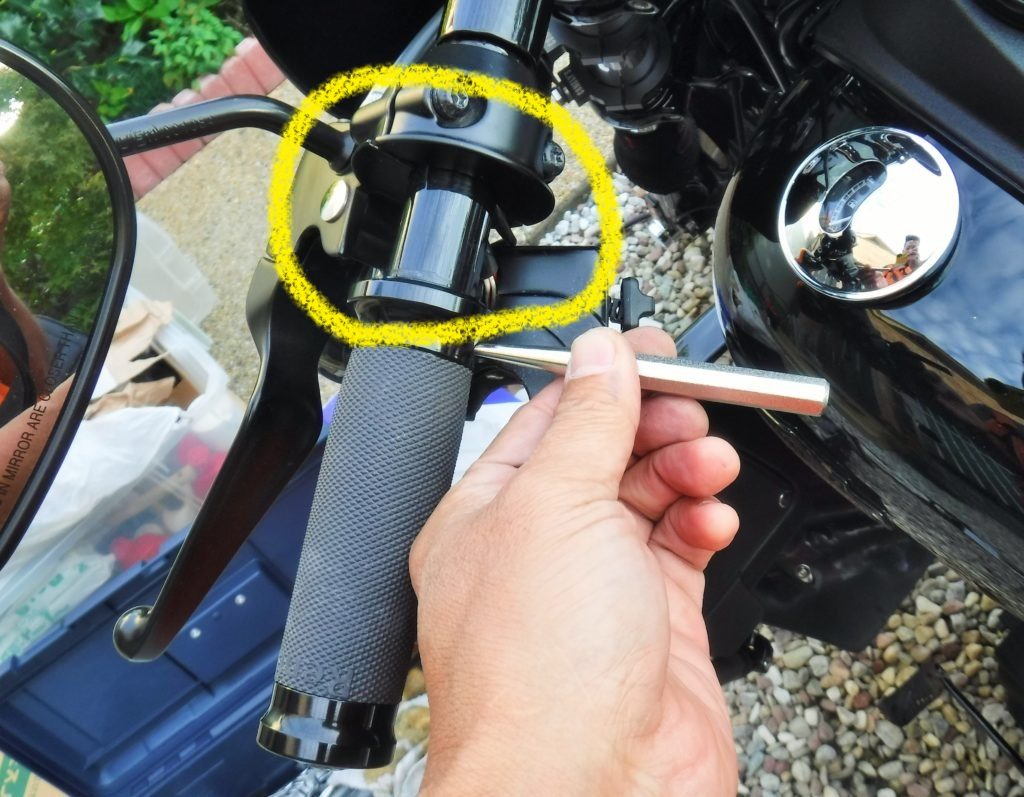

それがこいつ。下画像は「最大の原因」までたどり着いていない状態でポンチマークを付けているの図。

この後起こる事態は想定外だった。問題のこのすき間です。

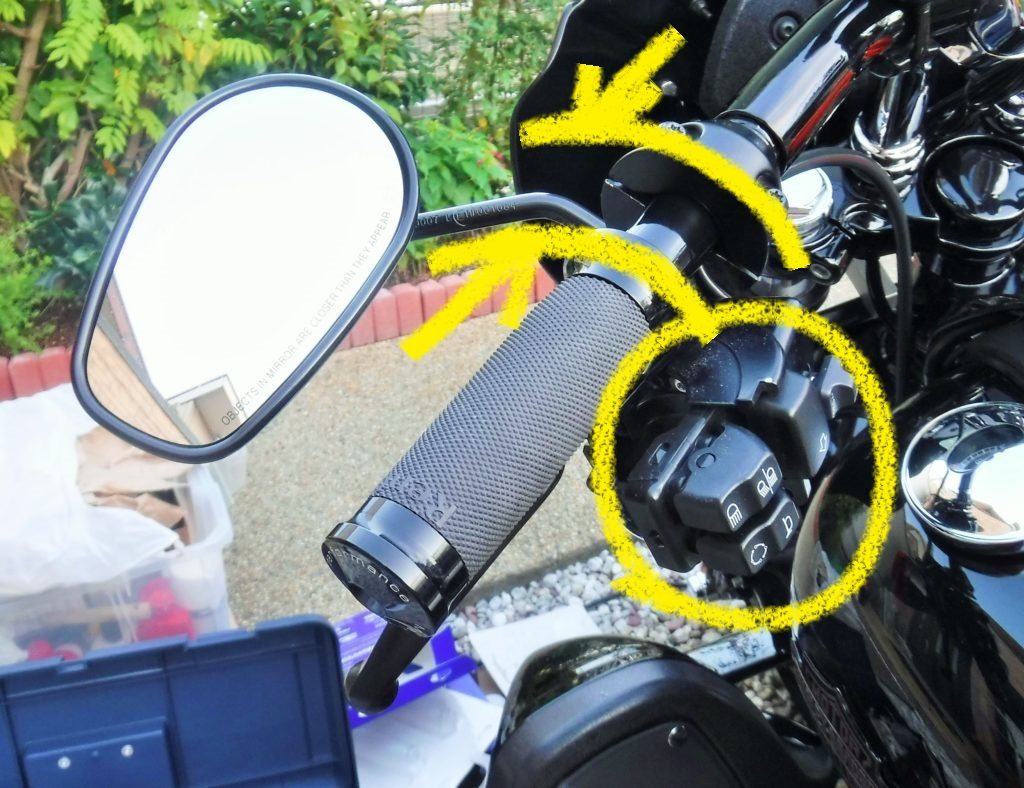

結論から言うと、下画像黄色のスペースに、黄色〇のスイッチハウジングが収まらなかった、スペースが足りなかったってこと。

オカシナ設計だよな。

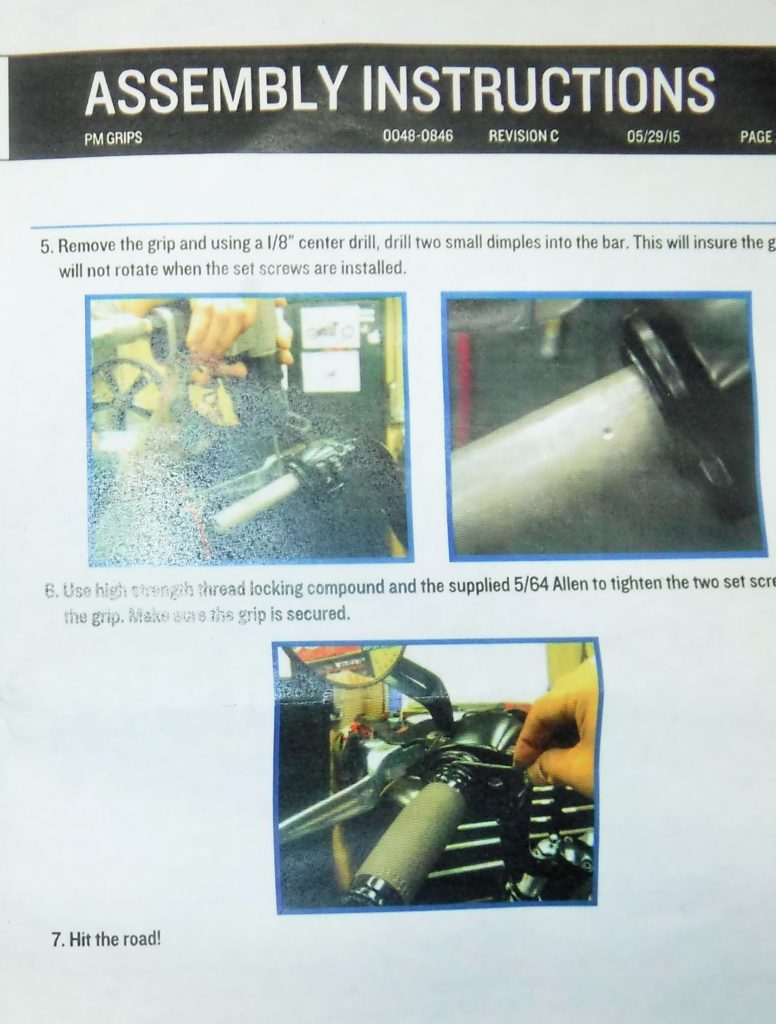

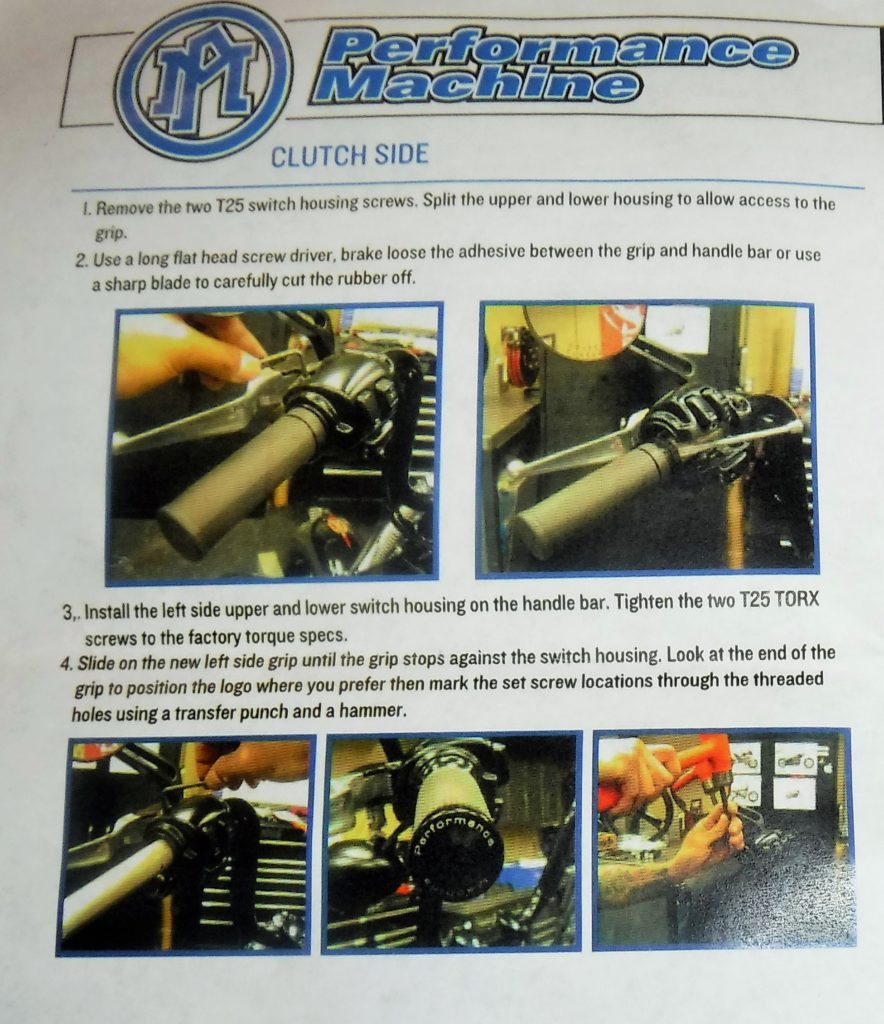

グリップを挿入し、バーエンドが当たるまで入れ込む。その状態で2つのネジ穴からポンチでマークするわけだ。添付の取説(下画像)にもそう書いてある。

ところが、マークしてドリルでくぼみを作り、グリップを固定した後、スイッチハウジングを組み付けようとするとハウジングが入らない。そう、空いたスペースに入らない。俺の組み方が悪いのかと思い、いろいろ試してみたが、どうしてもダメ。エレクトラグライド(2010FLHTC)の時はこんな事はなく、すんなり交換できた。

拙い英語力だが、取説に書いてあることぐらいは画像も参考にしながら理解することはできる。

日没のタイムリミットが迫る中、しばし考えた。

「エレクトラグライドとローライダーSのハンドル、何が違うのか?」

何が Hit the road! だよ(笑)。

そうか、ひらめいた!

エレクトラグライドは1インチ(ハンドルの直径、太さ)で、ローライダーSは1.25インチのファットバーだぞ。ただし、1.25インチと言っても、グリップとハウジングを組み付ける部分は1インチとなっている。つまり、「段差」があるわけだ(下画像参照)。この段差のおかげで、空きスペースを広げるべく、ハウジングやクラッチレバーのクランプをずらすことができないってことだ。

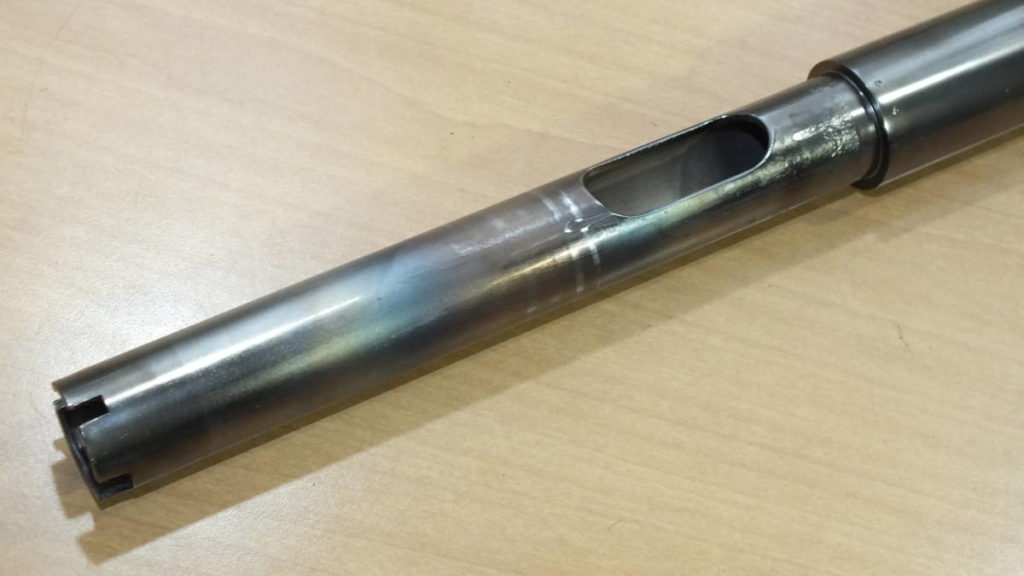

こんな感じで段差がある。

俺のローライダーSはキジマ製(日本製)のハンドルバーに交換してあるのだが、ノーマルとの違いはその絞り角でしかない。たとえその幅や長さに違いがあったとしても、ノーマルのゴムグリップとハウジングはきっちり収まっていたわけだから、純正ハンドルに合わせて作られているはず(?)の今回のパーツが収まらないのはおかしい。それならば、試してはいないが、純正ハンドルバーにも装着できないことになるではないか。

つまり、純正にも付かないデキソコナイってことでしょ?

これが1.25インチのファットバーではなく、1インチの、つまりグリップとハウジング、クラッチレバークランプが収まっている部分の直径・太さで全体が形作られているものなら、各パーツをずらすことができ、きっちり組むことができたわけだ。

だから、1インチバーのエレクトラグライドでは何の苦労もなく組むことができた。多少スペースが足りなくても、ちょっとずらせば(知らないうちにずらしていたのかも)組むことができていたわけだ。ちなみにエレクトラグライドはEFFEX製(日本製)のハンドルに交換してあったしね。

ポンチマークが約1cm末端側にずれました。

ということで、その「段差」をどうにかすることまではできないので、グリップを末端側にずらし、スイッチハウジングを収めたってことです。もちろん、ポンチとドリルの工程をやり直しましたよ。

そうすると、当然 ハンドルエンドとグリップ末端との間に1㎝の「すき間」ができる、わけだよね。そう、何となく気持ち悪いよね。だって、本来なら(取説にも書いてある通り)トンッとバーエンドにグリップ末端が当たるまで差し込まなけりゃいけないんだからさ。

だからこそ、翌日のツーリングを早めに切り上げ、帰宅後ホムセンに走り、新しいドリル刃を購入して再作業をしたわけです。1cmのすき間があるからこそ、2つのイモネジが生命線だからね。そこを確実に締めておかなければならない。

まあ仕方ないさ。USA製の宿命だもの。

はい、これが「四苦八苦」の最大の原因でした(笑)。

※グリップエンドとハンドルバーエンドの『1cmのすき間』というのは、当然グリップの「中」で起きていることなので、見た目では全く分かりません。
